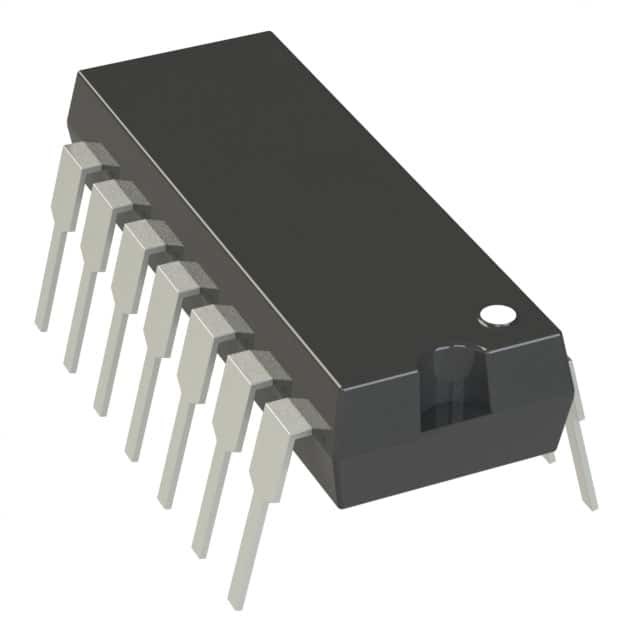

PIC16F684-I/P IC MCU 8BIT 3.5KB FLASH 14DIP Tecnología de microchip

CPU RISC de alto rendimiento:

• Sólo 35 instrucciones para aprender:
- Todas las instrucciones de un solo ciclo excepto las ramificaciones
• Velocidad de funcionamiento:
- DC ¢ 20 MHz oscilador/entrada de reloj
- Ciclo de instrucción de CC ¥ 200 ns
• Capacidad de interrupción
• Estaca de hardware profunda de 8 niveles
• Modos de dirección directa, indirecta y relativa

Características especiales del microcontrolador:

• Oscilador interno de precisión:
- Calibrado en fábrica a ± 1%, típico
- Rango de frecuencias seleccionable por software de 8 MHz a 125 kHz
- Software ajustable
- Modo de arranque de dos velocidades
- Detección de fallas de cristal para aplicaciones críticas
- Cambiar el modo de reloj durante el funcionamiento para ahorrar energía
• Oscilador interno de 31 kHz seleccionable por software
• Modo de sueño que ahorra energía
• Amplio rango de tensión de funcionamiento (2.0V-5.5V)
• Rango de temperatura industrial y ampliado
• Reinicio del encendido (POR)
• Temporizador de encendido (PWRT) y temporizador de arranque del oscilador (OST)
• Reinicio de brow-out (BOR) con opción de control por software
• Temporizador de vigilancia de baja corriente (WDT) mejorado con oscilador incorporado (seleccionable por software 268 segundos nominales con prescaler completo) con software activado
• Master Clear múltiplexado con pin de entrada
• Protección por código programable
• Célula flash/EEPROM de alta resistencia:
- 100,000 escribe Flash resistencia
- Uno.000, 000 resistencia de escritura EEPROM
- Retención de EEPROM flash/datos: > 40 años

Características de bajo consumo:

• Corriente de espera:
- 50 nA @ 2,0 V, típico
• Corriente de funcionamiento:
- 11 μA @ 32 kHz, 2,0 V, típico
- 220 μA @ 4 MHz, 2.0V, típico
• Tiempo de vigilancia actual:
- 1 μA @ 2,0 V, típico
