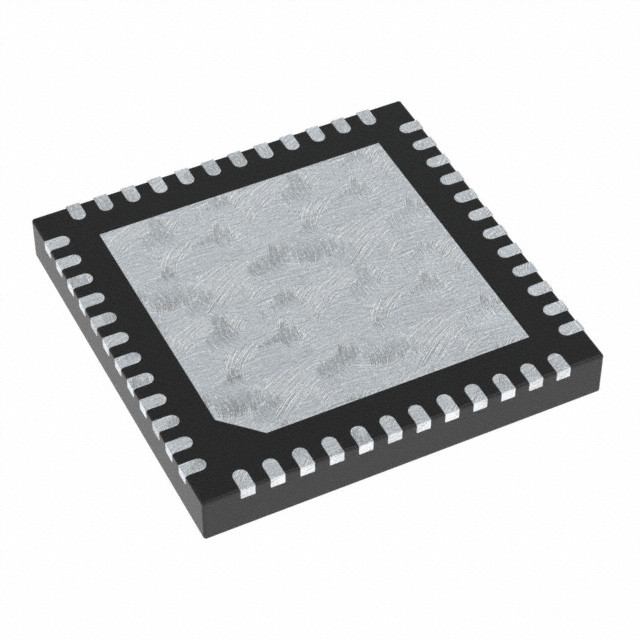

ATSAMD21G18A-MUT IC MCU 32BIT 256KB FLASH 48QFN Tecnología de microchip

Descripción

El SAM D21/DA1 es una serie de microcontroladores de baja potencia que utilizan el procesador Arm® Cortex®-M0+ de 32 bits, y que van desde 32 pines hasta 64 pines con hasta 256 KB de Flash y 32 KB de SRAM.El SAM D21/DA1 opera a una frecuencia máxima de 48 MHz y alcanza 2Están diseñados para una migración sencilla e intuitiva con módulos periféricos idénticos, código compatible hexadecimal, mapa de direcciones lineal idéntico,Pistas de migración compatibles entre todos los dispositivos de la serie de productosTodos los dispositivos incluyen periféricos inteligentes y flexibles, sistema de eventos para la señalización interperiférica y soporte para botones táctiles capacitivos, deslizadores e interfaces de usuario de ruedas.

Características

• Procesador
¢ Brazo®
Cortex®
- M0+ CPU funcionando a una velocidad máxima de 48 MHz
• Multiplicador de hardware de un solo ciclo
• Micro buffer de seguimiento (MTB)
• Los recuerdos
Sección Flash de lectura mientras se escribe (RWWEE) (no disponible en dispositivos de 256 KB)
¢ 256/128/64/32/16 KB Flash autoprogramable en el sistema
Memoria SRAM de 32/16/8/4 KB
• Sistema
¢ Reinicio de encendido (POR) y detección de apagado (BOD)
¢ Opciones de reloj interno y externo con bucle digital bloqueado por frecuencia de 48 MHz (DFLL48M) y bucle digital bloqueado por fase fraccionado de 48 MHz a 96 MHz (FDPLL96M)
El control externo de interrupción (EIC)
16 interrupciones externas
¢ Una interrupción no enmascarable (NMI)
Interfaz de programación, prueba y depuración de cable serie de dos pines (SWD)
• Baja potencia

¢ Aparatos periféricos para caminar en sueño
• Periféricos
Control de acceso directo a la memoria (DMAC) de 12 canales
Sistema de eventos de 12 canales
¢ Hasta cinco temporizadores/contadores (TC) de 16 bits, configurables como:
• Un TC de 16 bits con dos canales de comparación/captura
• Un TC de 8 bits con dos canales de comparación/captura
• Un TC de 32 bits con dos canales de comparación/captura, utilizando dos TC
¢ Hasta cuatro temporizadores/contadores de 24 bits para el control (TCC), con funciones extendidas:
• Hasta cuatro canales de comparación con salida complementaria opcional
• Generación de un patrón de modulación sincronizada del ancho de pulso (PWM) a través de los pines de puerto
• Protección de fallas determinística, desintegración rápida y tiempo muerto configurable entre salidas complementarias
• Dithering que aumenta la resolución hasta en 5 bits y reduce el error de cuantización
¢ Canales PWM con periféricos TC y TCC:
• Hasta ocho canales PWM en cada TCC de 24 bits
• Hasta dos canales PWM en cada TCC de 16 bits
• Hasta dos canales PWM en cada TC de 16 bits
- Contador de tiempo real (RTC) de 32 bits con función de reloj/calendario

Generador de CRC-32
Un bus universal de serie (USB) de velocidad completa (12 Mbps) con interfaz 2.0
• Función de host y dispositivo integrados
• Ocho puntos finales
- hasta seis interfaces de comunicación en serie (SERCOM), cada una configurable para operar como:
• USART con configuración full-duplex y semi-duplex de un solo cable
• I2C hasta 3,4 MHz
• SPI
• Cliente de LIN
¢ Una interfaz de dos canales de sonido inter-IC (I2S)
Un convertidor analógico a digital (ADC) de 12 bits y 350 kbps con hasta 20 canales
• Input diferencial y de extremo único
• 1/2x a 16x etapa de ganancia programable
• Compensación automática de los errores de desplazamiento y ganancia
• Sobresamplaje y decimación en hardware para soportar resolución de 13-, 14-, 15 o 16 bits
Conversor digital a analógico (DAC) de 10 bits y 350 kps
¢ Hasta cuatro comparadores analógicos (CA) con función de comparación de ventanas
Control de toque periférico (PTC)
• Toque capacitivo y detección de proximidad de hasta 256 canales
• Las entradas y salidas
¢ Hasta 52 pines de E/S programables
• Calificación
¢ SAM D21 AEC-Q100 grado 1 (de -40 °C a 125 °C)
¢ SAM DA1 AEC-Q100 Grado 2 (de 40 oC a 105 oC)
• Compatible con el SAM D20
• Los paquetes
¢ TQFP de 64 pines, QFN, UFBGA
️ TQFP de 48 pines, QFN
¢ WLCSP de 45 pines
¢ WLCSP de 35 pines
️ TQFP de 32 pines, QFN
• Tensión de funcionamiento
- SAM D21: 1.62V - 3.63V - ¿Qué es esto?
- SAM DA1: 2.7V - 3.63V - ¿ Qué quieres decir con esto?
