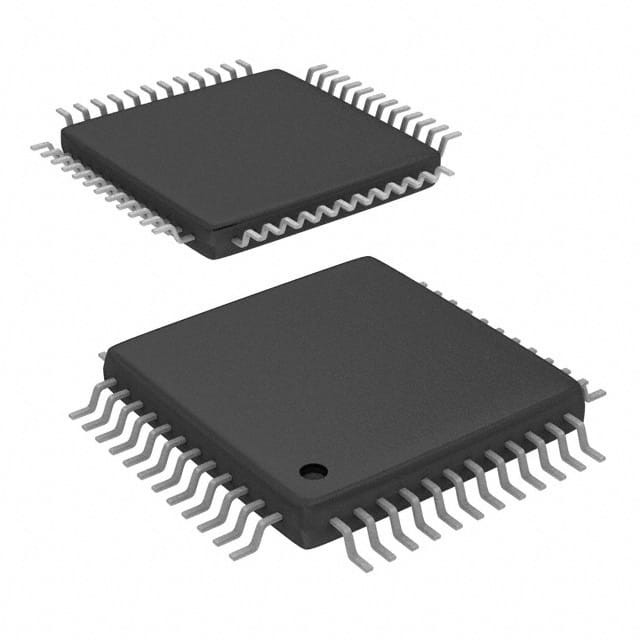

C8051F380-GQR IC MCU 8BIT 64KB FLASH 48TQFP Laboratorios de silicio

Descripción general del sistema

Los dispositivos C8051F380/1/2/3/4/5/6/7/C son MCU System-on-a-Chip de señal mixta totalmente integrados. Las características de alta iluminación se enumeran a continuación. Consulte la Tabla 1.1 para la selección de características específicas del producto.

■ núcleo de microcontrolador de alta velocidad con tubería compatible con el 8051 (hasta 48 MIPS)

■ Interfaz de depuración interna del sistema, de velocidad completa y no intrusiva (en chip)
■ Controlador de función de bus en serie universal (USB) con ocho tuberías de extremo flexibles, integradas
un transceptor y 1 kB de RAM FIFO
■ Regulador de tensión de alimentación
■ Verdadero ADC de diferenciales de 10 bits a 500 ksp con multiplexador analógico
■ Sensor de referencia de tensión y temperatura en el chip
■ Comparadores de tensión en el chip (2)
■ Oscilador interno calibrado de precisión de 48 MHz
■ Oscilador interno de baja frecuencia para ahorrar energía adicional
■ Hasta 64 kB de memoria flash en el chip
■ Hasta 4352 bytes de memoria RAM en el chip (256 + 4 kB)
■ Interfaz de memoria externa (EMIF) disponible en versiones de 48 pines.
■ 2 I2C/SMBus, 2 UART y interfaces serie SPI mejoradas implementadas en hardware
■ Cuatro temporizadores de 16 bits de uso general
■ Matriz de contador/timer programable (PCA) con cinco módulos de captura/comparación y Watchdog
Función del temporizador
■ Reinicio del encendido en el chip, monitor VDD y detector de reloj perdido
■ hasta 40 puertos de entrada/salida (tolerante a 5 V)
