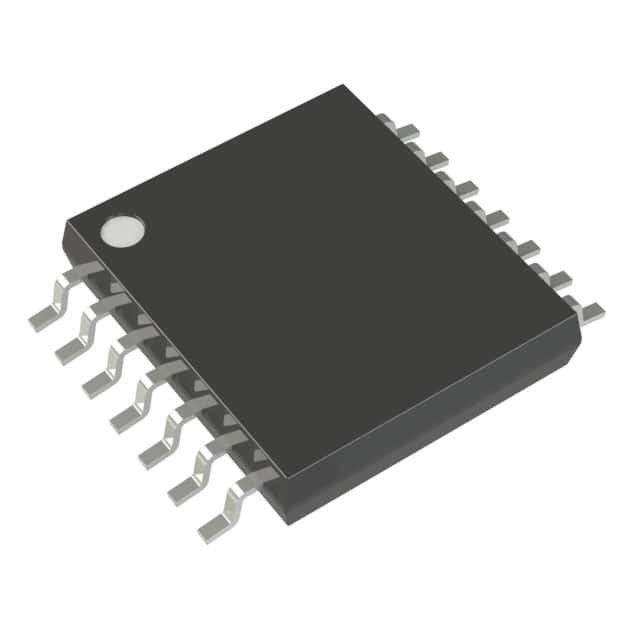

PIC16F1503T-I/ST IC MCU 8BIT 3.5KB FLASH 14TSSOP Tecnología de microchip

CPU RISC de alto rendimiento:

• Arquitectura optimizada para el compilador C
• Sólo 49 instrucciones
• Velocidad de funcionamiento:
- Entrada de reloj de CC 20 MHz
- Ciclo de instrucción de CC ¥ 200 ns
• Capacidad de interrupción con salvación automática de contexto
• Estaca de hardware profunda de 16 niveles con reinicio opcional de desbordamiento / desbordamiento
• Modos de dirección directa, indirecta y relativa:
- Dos registros de selección de archivos completos de 16 bits (FSR)
¿Cómo se llama?

Estructura del oscilador flexible:

• Bloque de oscilador interno de 16 MHz:
- Calibrado en fábrica a ± 1%, típico
- Rango de frecuencias seleccionable por software de 16 MHz a 31 kHz
• Oscilador interno de baja potencia de 31 kHz
• Tres modos de reloj externos hasta 20 MHz

Características especiales del microcontrolador:

• Rango de tensión de funcionamiento:
- de 1,8 a 3,6 V (PIC16LF1503)
- de 2,3 a 5,5 V (PIC16F1503)
• Autoprogramable bajo control de software
• Reinicio del encendido (POR)
• Temporizador de encendido (PWRT)
• Reinicio de descarga de baja potencia (LPBOR) programable
• Tiempo de vigilancia extendido (WDT):
- Período programable de 1 ms a 256 s
• Protección de código programable
• Programación en serie en circuito (ICSP) a través de dos pines
• Programación mejorada de baja tensión (LVP)
• Debug en el circuito (ICD) a través de dos pines
• Modo de sueño de ahorro energético:
- Modo de sueño de baja potencia
- BOR de baja potencia (LPBOR)
• Indicador de temperatura integrado
• Flash de alta resistencia de 128 bytes
- 100,000 escribir Flash resistencia (mínimo)

Memoria:

• Adresamiento de memoria de programa lineal de 2 palabras
• 128 bytes Dirección de memoria de datos lineales
• Memoria flash de datos de alta resistencia (HEF)
- 128 bytes si el almacenamiento de datos es no volátil
- 100k ciclos de borrado/escritura

Las características de la potencia extrema baja (XLP) (PIC16LF1503):

• Corriente del sueño:
- 20 nA @ 1,8 V, típico
• Tiempo de vigilancia actual:
- 260 nA @ 1,8 V, típico
• Corriente de funcionamiento:
- 30 μA/MHz @ 1,8 V, típico
(Continúa...)
