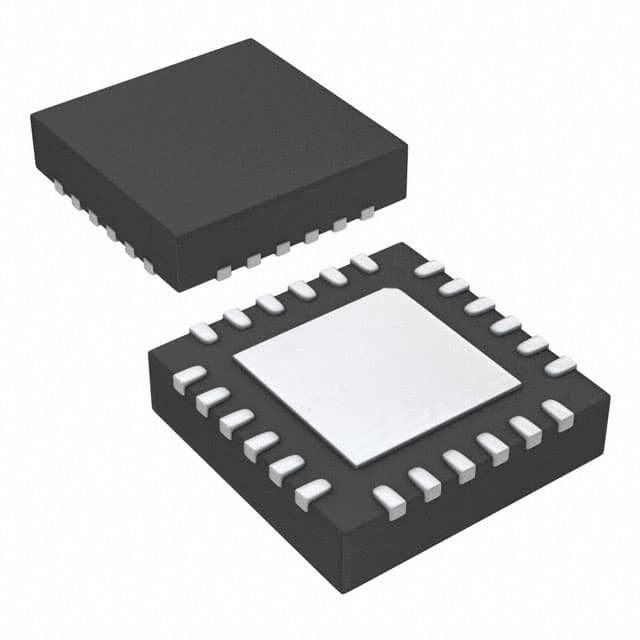

C8051F931-G-GMR IC MCU 8BIT 64KB FLASH 24QFN Laboratorios de silicio

Descripción general del sistema

Los dispositivos C8051F93x-C8051F92x son MCU de sistema en un chip de señal mixta totalmente integrados. Las características destacadas se enumeran a continuación. Consulte la Tabla 2.1 para la selección de características específicas del producto y los números de pedido de piezas.

• Operación con batería simple/doble con convertidor de impulso de corriente continua en el chip.
• Núcleo de microcontrolador de alta velocidad con tubería compatible con el 8051 (hasta 25 MIPS)
• Interfaz de depuración interna del sistema, de velocidad completa y no intrusiva (en el chip)
• Verdadero ADC de 10 bits de 300 ksps de 23 canales de extremo único con multiplexador analógico
• Referencia de corriente programable de 6 bits
• Oscilador interno de 24,5 MHz programable de precisión con tecnología de espectro extendido.
• 64 kB o 32 kB de memoria flash en el chip
• 4352 bytes de memoria RAM en el chip
• SMBus/I2C, UART mejorada y dos interfaces serie SPI mejoradas implementadas en hardware
• Cuatro temporizadores de 16 bits de uso general
• Matriz de contador/timer programable (PCA) con seis módulos de captura/comparación y
Función de temporizador de perro de guardia
• Reinicio de encendido de energía en el chip, monitor VDD y sensor de temperatura
• Dos comparadores de voltaje en el chip con 23 entradas de sentido táctil.
• 24 o 16 puertos de entrada/salida (tolerante a 5 V)

Tensión de alimentación de 0,9 a 3,6 V

- Modo de una célula soporta un funcionamiento de 0,9 a 1,8 V
- Modo de dos celdas soporta 1.8 a 3.6 V de operación
- Convertidor de corriente continua a corriente continua incorporado con salida de 1,8 a 3,3 V para uso en modo de una sola célula
- El regulador LDO incorporado permite un alto voltaje de alimentación analógico y un bajo voltaje de núcleo digital
- 2 monitores de suministro incorporados (detectores de apagones)

Convertidor de 10 bits de analogía a digital

- ± 1 LSB INL; no faltan códigos
- Rendimiento programable de hasta 300 kps
- Hasta 23 entradas externas
- Válvula de referencia de voltaje en el chip
- El PGA en el chip permite medir tensiones hasta el doble de la tensión de referencia
- Acumulador de auto promedio de 16 bits con modo explosión
proporciona una mayor resolución de ADC
- Generador de interrupción con ventana dependiente de datos
¿Cómo se llama?

Dos comparaciones

- Histeresis programable y tiempo de respuesta
- Configurable como fuente de despertador o de reinicio
- Hasta 23 entradas de sentido táctil capacitivas

Referencia de corriente programable de 6 bits

- Hasta ± 500 μA. Puede utilizarse como sesgo o para
con una tensión de referencia personalizada

Descomposición en el chip

- El circuito de depuración en el chip facilita la velocidad completa,
Debug no intrusivo en el sistema (no se requiere emulador)
- Proporciona puntos de ruptura, paso único
- Inspeccionar/modificar memoria y registros
¿Cómo se llama?

Núcleo de alta velocidad de 8051 μC

- Arquitectura de instrucciones de tubería; ejecuta el 70% de las instrucciones de la red.
instrucciones en 1 o 2 relojes del sistema
- hasta 25 MIPS con reloj de 25 MHz
¿Cómo se llama?

Memoria

- 4352 bytes RAM de datos interna (256 + 4096)
- 64 kB (F93x) o 32 kB (F92x) Flash; programable en el sistema
en los sectores de 1024 bytes, se encuentran
reservado en los dispositivos de 64 kB

Periféricos digitales

- 24 o 16 puertos de entrada/salida; todos tolerantes a 5 V con sumidero alto
Fuerza de accionamiento actual y programable - Hardware
SMBusTM (I2CTM Compatible), 2 x SPITM y UART
Puertos de serie disponibles simultáneamente
- Cuatro contadores de 16 bits de uso general
- Matriz de contadores y temporizadores programable de 16 bits con seis
módulos de captura/comparación y temporizador de vigilancia
- Hardware SmaRTClock funciona hasta 0,9 V y
requiere menos de 0,5 μA de corriente de alimentación

Fuentes del reloj

- Osciladores internos: 24,5 MHz, con una precisión del 2%
soporta el funcionamiento de UART; 20 MHz de baja potencia
el oscilador requiere muy poca corriente de sesgo
- Oscilador externo: Cristal, RC, C, o CMOS Reloj
- Oscilador de reloj SmaRTC: 32 kHz Cristal o interno
modo de autooscilación
- Puede cambiar entre fuentes de reloj sobre la marcha; útil
en la aplicación de varios modos de ahorro de energía

Envases

- 32 pines de QFN (5 x 5 mm)
- Cuadro de cuadro de 24 pines (4 x 4 mm)
- LQFP de 32 pines (7 x 7 mm, fácil de soldar a mano)

Rango de temperatura: ¥40 a +85 °C
