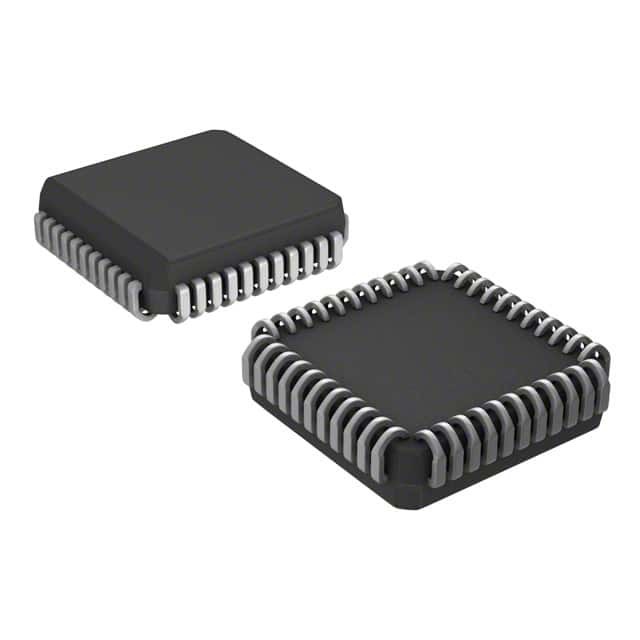

DS89C430-QNL+ IC MCU 8BIT 16KB FLASH 44PLCC Dispositivos analógicos Inc./Maxim Integrado

Descripción general

Los DS89C430, DS89C440 y DS89C450 ofrecen el mayor rendimiento disponible en los microcontroladores compatibles con el 8051.Cuentan con núcleos de procesador de nuevo diseño que ejecutan instrucciones hasta 12 veces más rápido que el 8051 original a la misma velocidad de cristalLas aplicaciones típicas experimentarán una mejora de velocidad de hasta 10x. A 1 millón de instrucciones por segundo (MIPS) por megahertz,los microcontroladores alcanzan un rendimiento de 33 MIPS a partir de una frecuencia de reloj máxima de 33 MHz.

Características

■ Arquitectura de alta velocidad 8051
Un ciclo de reloj por máquina
Operación de corriente continua a 33 MHz
Instrucción de ciclo único en 30ns
MOVX de longitud variable opcional para acceder
Periféricos rápidos/lentos
Indicadores de datos dobles con automático
Increment/Decrement y Toggle Select
Soporta cuatro modos de acceso a la memoria con páginas
■ Memoria en el chip
Memoria flash de 16kB/32kB/64kB
Programable dentro de la aplicación
Programable en el sistema a través del puerto serie
1kB de SRAM para MOVX
■ 80C52 Compatible
8051 Compatibilidad entre pin y conjunto de instrucciones
Cuatro puertos bidireccionales de entrada y salida de 8 bits
Tres contadores de tiempo de 16 bits
256 bytes de memoria RAM de Scratchpad
■ Modo de gestión de la energía
Divididor de reloj programable
Salida automática de hardware y software
■ Característica de ROMIZE
Selecciona el tamaño de la memoria interna del programa
De 0 a 64kB
Permite el acceso a todo el mapa de memoria externa
Dinámicamente ajustable por software
■ Características periféricas
Dos puertos seriados de duplex completo
Tiempo de vigilancia programable
13 Fuentes interrumpidas (seis externas)
Cinco niveles de prioridad de la interrupción
Reinicio de fallo de alimentación
Alerta temprana: falla de energía, interrupción
Reducción de las interferencias electromagnéticas (EMI)

Las aplicaciones

Registro de datos
Productos blancos
Control del motor
Lector/escáner de banda magnética
Teléfonos
Aire acondicionado
Venta por cuenta propia
Equipo para juegos
Control y gestión energética de edificios
Controladores lógicos programables
Fuentes de energía ininterrumpidas
Seguridad de edificios y control de acceso a puertas
Equipo de texto para automóviles
Electrónica de consumo
Control y automatización industrial
