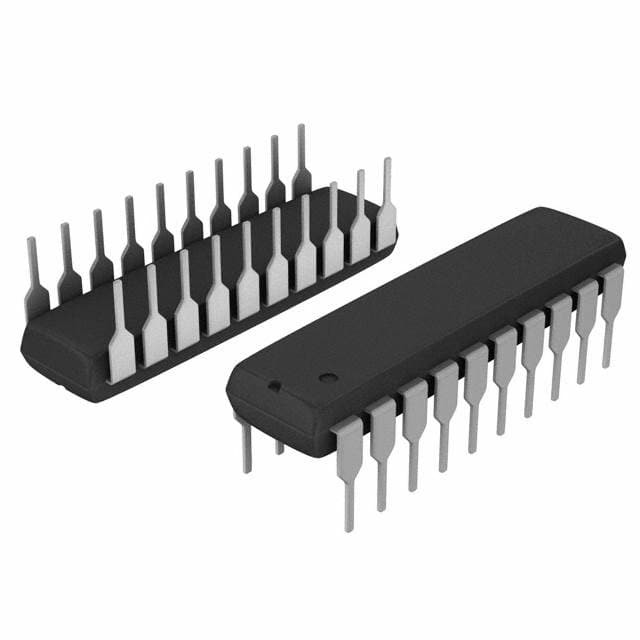

ATTINY2313A-PU IC MCU 8BIT 2KB FLASH 20DIP Tecnología de microchip

Resumen general

El ATtiny2313A/4313 es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada AVR.el ATtiny2313A/4313 alcanza rendimientos cercanos a 1 MIPS por MHz lo que permite al diseñador del sistema optimizar el consumo de energía en comparación con la velocidad de procesamiento.

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
120 instrucciones poderosas La mayoría de las ejecuciones de ciclos de reloj
32 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático
– Up to 20 MIPS Throughput at 20 MHz
• Datos y programas no volátiles y memorias de datos
2/4K bytes de flash auto programable en el sistema
• Endurance 10.000 ciclos de escritura y borrado
¥ 128/256 bytes EEPROM programable en el sistema
• Durabilidad: 100.000 ciclos de escritura y borrado
¢ 128/256 bytes SRAM interna
¢ Bloqueo de programación para programas Flash y seguridad de datos EEPROM
• Características periféricas
Un temporizador/contador de 8 bits con prescaler y modo de comparación separados
Un temporizador/contador de 16 bits con modos separados de prescaler, comparación y captura
Cuatro canales PWM
Comparador analógico en el chip
¢ Timer de vigilancia programable con oscilador en el chip
Interfaz en serie universal

• Características especiales del microcontrolador
DebugWIRE en el chip
Programable en el sistema a través del puerto SPI
Fuentes de interrupción externas e internas
Modos de inactividad, apagado y espera de baja potencia
Circuito de reinicio de encendido mejorado
Circuito de detección de brow-out programable
 Oscilador calibrado interno
• E/S y paquetes
18 líneas de E/S programables
️ 20 pin PDIP, 20 pin SOIC, 20 pad MLF/VQFN
• Tensión de funcionamiento
¥ 1.8 ¥ 5.5V
• Grados de velocidad
4 MHz @ 1,8 5.5V
10 MHz @ 2,7 5.5V
Se aplicarán las reglas siguientes:
• Rango de temperatura industrial: -40°C a +85°C
• Bajo consumo energético
Modo activo
• 190 μA a 1,8 V y 1 MHz
Modo inactivo
• 24 μA a 1,8 V y 1 MHz
Modo apagado
• 0,1 μA a 1,8 V y +25°C
