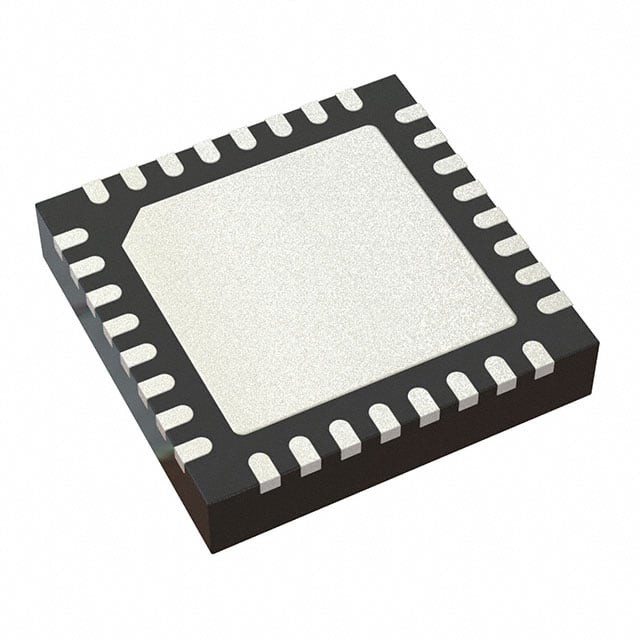

ATTINY88-MUR IC MCU 8BIT 8KB FLASH Tecnología de microchip 32VQFN

Resumen general

El ATtiny48/88 es un microcontrolador CMOS de 8 bits de baja potencia basado en la arquitectura RISC mejorada AVR.el ATtiny48/88 alcanza rendimientos cercanos a 1 MIPS por MHz lo que permite al diseñador del sistema optimizar el consumo de energía frente a la velocidad de procesamiento.

Características

• Microcontrolador AVR® de 8 bits de bajo consumo y alto rendimiento
• Arquitectura avanzada RISC
123 instrucciones poderosas  ejecución de la mayoría de los ciclos de un solo reloj
32 x 8 Registros de trabajo de uso general
 Funcionamiento totalmente estático
• Segmentos de memoria no volátiles de alta resistencia
4K/8K bytes de memoria de programación flash autoprogramable en el sistema
¢ 64/64 bytes EEPROM
¢ 256/512 bytes SRAM interna
¢ Ciclos de escritura/borrado: 10.000 flash/100.000 EEPROM
¢ Conservación de datos: 20 años a 85°C / 100 años a 25°C
El bloqueo de programación para la seguridad del software
• Características periféricas
Un temporizador/contador de 8 bits con prescaler y modo de comparación separados
Un temporizador/contador de 16 bits con prescaler y modos de comparación y captura
¢ ADC de 10 bits de 6 u 8 canales
Interfaz serie SPI maestro/esclavo
Interfaz serie de 2 cables orientada a bytes (compatible con Philips I2C)
¢ Timer de vigilancia programable con oscilador separado en el chip
Comparador analógico en el chip
Interrumpir y despertar al cambio de alfiler
• Características especiales del microcontrolador
El sistema de depuración en chip de WIRE
Programable en el sistema a través del puerto SPI
¢ Reinicio de encendido y detección de apagado programable
 Oscilador calibrado interno
Fuentes de interrupción externas e internas
3 modos de sueño: parado, reducción de ruido del ADC y apagado
Sensor de temperatura en el chip
• E/S y paquetes
- 24 líneas de E/S programables:
• PDIP de 28 pines
• QFN/MLF de 28 pastillas
- 28 líneas de E/S programables:
• TQFP de 32 conductores
• QFN/MLF de 32 placas
• UFBGA de 32 bolas
• Tensión de funcionamiento:
¥ 1.8 ¥ 5.5V
• Rango de temperatura:
-40 °C a +85 °C
• Grado de velocidad:
4 MHz @ 1,8 5.5V
0 8 MHz @ 2,7 5.5V
12 MHz @ 4.5 5.5V
• Bajo consumo energético
¢ Modo activo: 1 MHz, 1,8 V: 240 μA
Modo de apagado: 0,1 μA a 1,8 V
