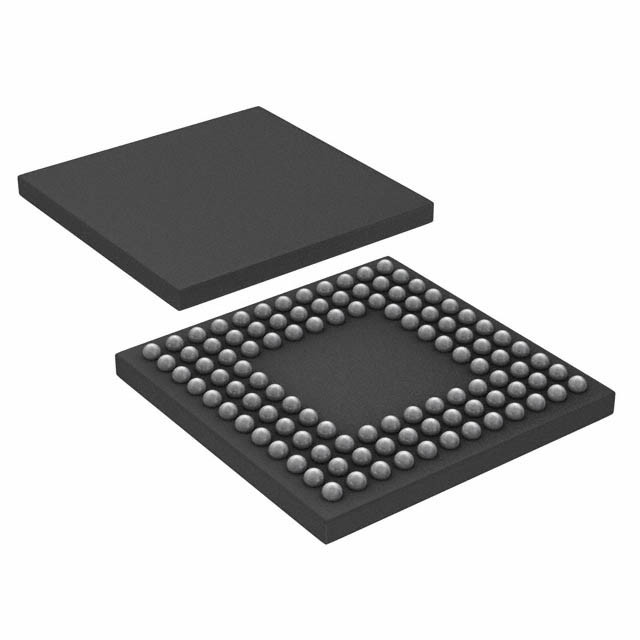

LM3S6911-IBZ50-A2 IC MCU 32BIT 256KB FLASH 108BGA Texas Instruments y otros equipos de tecnología de la información

[Luminary Micro, Inc.] ¿Qué es esto?

Resumen arquitectónico

La familia de microcontroladores Luminary Micro Stellaris®, los primeros controladores basados en ARM® CortexTM-M3, ofrece computación de 32 bits de alto rendimiento para aplicaciones de microcontroladores integrados sensibles a los costos.Estas piezas pioneras ofrecen a los clientes un rendimiento de 32 bits a un costo equivalente a los dispositivos heredados de 8 y 16 bits, todo en un paquete con una pequeña huella.

Características del producto

El microcontrolador LM3S6965 incluye las siguientes características del producto:
■ Rendimiento RISC de 32 bits
Arquitectura ARM® CortexTM-M3 v7M de 32 bits optimizada para aplicaciones integradas de baja densidad
Las aplicaciones
¢ Temporizador del sistema (SysT ick), que proporciona un sistema de escritura de 24 bits simple,
Contador de envase en cero con un mecanismo de control flexible
Core de procesador de conjunto de instrucciones de solo Thumb-2 compatible con Thumb® para alta densidad de código
Función de 50 MHz
¢ División de hardware y multiplicación de un solo ciclo
El control de interrupción vectorial anidado integrado (NVIC) proporciona una interrupción determinista
manejo
38 interrupciones con ocho niveles de prioridad
Unidad de protección de memoria (MPU), que proporciona un modo privilegiado para el sistema operativo protegido
Funcionalidad
¢ Acceso a datos no alineados, lo que permite que los datos se almacenen de manera eficiente en la memoria
La manipulación de bits atómicos (banda de bits), ofreciendo la máxima utilización de la memoria
y control periférico optimizado
■ Memoria interna
¢ 256 KB flash de un solo ciclo
• Protección de bloques de flash gestionados por el usuario sobre una base de bloques de 2 KB
• Programación de datos flash gestionada por el usuario
• Bloque de protección contra flash definido y gestionado por el usuario
¢ 64 KB de SRAM de un solo ciclo
■ temporizadores de uso general
- Cuatro módulos de temporizadores de uso general (GPTM), cada uno de los cuales proporciona dos temporizadores de 16 bits.
Cada GPTM puede configurarse para funcionar de forma independiente:
• Como temporizador único de 32 bits
• Como un reloj de tiempo real (RTC) de 32 bits para capturar eventos
• Para la modulación del ancho de pulso (PWM)
• T o activar las conversiones analógicas a digitales
Modo de tiempo de 32 bits
• Temporizador de un disparo programable
• temporizador periódico programable
• Reloj en tiempo real cuando se utiliza un reloj externo de 32,768 kHz como entrada
• Determinación por el usuario en modo periódico y de una sola toma cuando el controlador
Señal de detención de la CPU durante la depuración
• Activador del evento ADC
Modo de tiempo de 16 bits
• Función de temporizador de uso general con prescaler de 8 bits
• Temporizador de un disparo programable
• temporizador periódico programable
• Estancamiento habilitado por el usuario cuando el controlador afirma la señal de detención de la CPU durante la depuración
• Activador del evento ADC
Modo de captura de entrada de 16 bits
• Captura del recuento de bordes de entrada
• Captura del tiempo de borde de entrada
Modo PWM de 16 bits
• Modo PWM simple con inversión de salida programable por software de la señal PWM
■ Reloj de vigilancia compatible con ARM FiRM
- Contador de 32 bits con un registro de carga programable
¢ Reloj de vigilancia separado con activador
Lógico de generación de interrupciones programable con enmascaramiento de interrupciones
Protección del registro de bloqueo contra el software fugitivo
Reinicie la lógica de generación con un activar/desactivar
¢ Detención por el usuario cuando el controlador afirma la señal de detención de la CPU durante la depuración
■ Controlador Ethernet 10/100
¢ Cumple con la especificación IEEE 802.3-2002
¢ Full- y half-duplex para operaciones de 100 Mbps y 10 Mbps
Transceptor integrado de 10/100 Mbps (PHY)
¢ Corrección cruzada automática del MDI/MDI-X
Dirección MAC programable
¢ Modos de ahorro de energía y apagado
■ Interfaz sincrónica en serie (SSI)
– Master or slave operation
Rate de bits de reloj programable y prescala
Separación de transmisión y recepción de FIFOs, 16 bits de ancho, 8 ubicaciones de profundidad
¢ Funcionamiento de interfaz programable para Freescale SPI, MICROWIRE o
Interfaces sincrónicas en serie de Texas Instruments
¢ Tamaño del marco de datos programable de 4 a 16 bits
¢ Modo de ensayo de bucle interno para pruebas de diagnóstico/debug
■ UART
- Tres UART de tipo 16C550 totalmente programables con soporte IrDA
Separar las FIFO de transmisión (TX) de 16x8 y de recepción (RX) de 16x12 para reducir
Carga del servicio de interrupción de la CPU
Generador de velocidad de baud programable con divisor fraccionario
¢ Duración FIFO programable, incluida la operación de 1 byte de profundidad que proporciona una
Interfaz con doble amortiguador
Los niveles de activación de FIFO de 1/8, 1/4, 1/2, 3/4, y 7/8
Bits de comunicación asíncrona estándar para arranque, parada y paridad
¢ Detección de falsos arranques
¢ Generación y detección de rupturas de línea
■ ADC
Configuraciones de entrada única y diferencial
Cuatro canales de 10 bits (entrada) cuando se utilizan como entradas de un solo extremo
¢ Cantidad de muestras de un millón de muestras/segundo
La conversión analógica en digital es flexible y configurable
- Cuatro secuencias de conversión de muestras programables de una a ocho entradas de largo,
con los correspondientes resultados de conversión FIFO
¢ Cada secuencia activada por software o evento interno (timeras, comparadores analógicos,
PWM o GPIO)
Sensor de temperatura en el chip
■ Comparadores analógicos
¢ Dos comparadores analógicos integrados independientes
Se puede configurar para la salida para: conducir un pin de salida, generar una interrupción,
o iniciar una secuencia de muestras ADC
¢ Comparar la entrada de un pin externo con la entrada de un pin externo o
tensión de referencia interna programable

Aplicaciones objetivo

■ Monitoreo a distancia
■ Máquinas electrónicas de punto de venta (POS)
■ Equipo de ensayo y medición
■ Aplicaciones y interruptores de red
■ Automatización de las fábricas
■ HVAC y control de edificios
■ Equipos para juegos
■ Control del movimiento
■ Instrumentación médica
■ Incendios y seguridad
