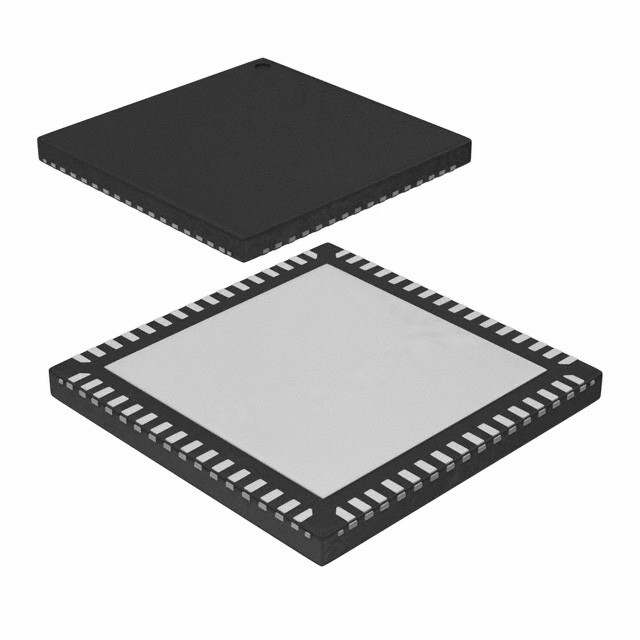

ATSAMD21J18A-MFT IC MCU 32BIT 256KB FLASH 64QFN Tecnología de microchip

Se trata de un sistema de control de las emisiones de gases de escape.

La serie Atmels SAM3U es un miembro de una familia de microcontroladores Flash basados en el procesador ARM Cortex-M3 RISC de 32 bits de alto rendimiento.Funciona a una velocidad máxima de 96 MHz y cuenta con hasta 256 Kbyte de Flash y hasta 52 Kbyte de SRAMEl conjunto periférico incluye un puerto de dispositivo USB de alta velocidad con transceptor incorporado, un MCI de alta velocidad para SDIO/SD/MMC, una interfaz de bus externo con controlador NAND Flash,hasta 4xUSARTs (SAM3U1C/2C/4C tiene 3), hasta 2xTWI (SAM3U1C/2C/4C tienen 1), hasta 5xSPI SAM3U1C/2C/4C tienen 4), así como temporizadores 4xPWM, temporizadores de 16 bits de uso general 3x, un RTC, un ADC de 12 bits y un ADC de 10 bits.

Características

• El núcleo
ARM® Cortex®-M3 revisión 2.0 funcionando a una velocidad de hasta 96 MHz
Unidad de protección de la memoria (MPU)
¢ Conjunto de instrucciones Thumb®-2
• Los recuerdos
¢ Desde 64 hasta 256 Kbytes Flash incorporado, acceso de 128 bits, acelerador de memoria, doble banco
¢ Entre 16 y 48 Kbytes de SRAM integrada con bancos duales
ROM de 16 Kbytes con rutinas de arranque integradas (UART, USB) y rutinas de IAP
Controller de memoria estática (SMC): soporte para SRAM, NOR, NAND. Controlador NAND Flash con búfer de RAM de 4 Kbytes y ECC
• Sistema
- Regulador de tensión incorporado para una sola alimentación
Por lo tanto, el objetivo de la política de seguridad es garantizar la seguridad de la seguridad de los usuarios.
Osciladores de cuarzo o resonador: de 3 a 20 MHz de potencia principal y de baja potencia opcional 32,768 kHz para RTC o reloj de dispositivo.
Ocilador RC interno de alta precisión de 8/12 MHz de fábrica con 4 MHz Frecuencia predeterminada para arranque rápido del dispositivo
Reloj lento Oscilador RC interno como reloj permanente para el reloj del dispositivo en modo de baja potencia
Un PLL para el reloj del dispositivo y un PLL dedicado para el dispositivo de alta velocidad USB 2.0
- hasta 17 canales periféricos de DMA (PDC) y 4 canales de DMA central
• Modos de bajo consumo
¢ Modo de reposo y modo de respaldo, hasta 2,5 μA en modo de respaldo
¢ Dominio de copia de seguridad: pin VDDBU, RTC, 32 registros de copia de seguridad
RTC de potencia ultra baja: 0,6 μA
• Periféricos
Dispositivo USB 2.0: 480 Mbps, FIFO de 4 kbyte, hasta 7 puntos finales bidireccionales, DMA dedicado
¢ Hasta 4 USART (ISO7816, IrDA®, Control de flujo, SPI, apoyo de Manchester) y una UART
¢ Hasta 2 TWI (compatibles con I2C), 1 SPI, 1 SSC (I2S), 1 HSMCI (SDIO/SD/MMC)
¢ Timer/contador de 16 bits de 3 canales (TC) para captura, comparación y PWM
️ PWM de 4 canales y 16 bits (PWMC)
¢ Temporizador en tiempo real de 32 bits (RTT) y RTC con funciones de calendario y alarma
- ADC 1MSPS de 12 bits de 8 canales con modo de entrada diferencial y etapa de ganancia programable, ADC de 10 bits de 8 canales
• Las entradas y salidas
- Hasta 96 líneas de E/S con capacidad de interrupción externa (sensibilidad de borde o nivel), desactivación, filtración de fallos y terminación de la resistencia de serie en la matriz
3 entradas/salidas paralelas de 32 bits (PIO)
• Los paquetes
️ LQFP de 100 plomo, 14 x 14 mm, inclinación de 0,5 mm
️ 100 bolas TFBGA, 9 x 9 mm, paso 0,8 mm
️ LQFP de 144 plomo, 20 x 20 mm, inclinación de 0,5 mm
️ LFBGA de 144 bolas, 10 x 10 mm, ancho de 0,8 mm
