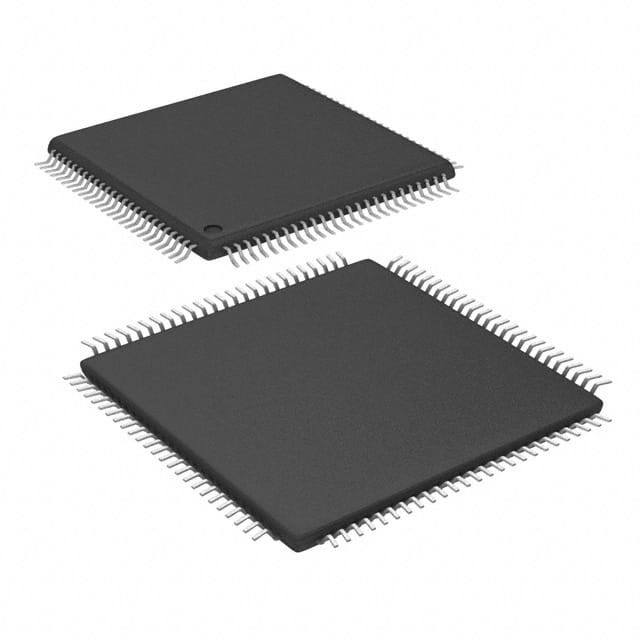

PIC32MX130F128L-I/PT IC MCU 32BIT 128KB FLASH 100TQFP Tecnología de microchip

Resumen del dispositivo

Este documento contiene información específica del dispositivo para los dispositivos PIC32MX1XX/2XX/5XX de 64/100 pines.

Condiciones de funcionamiento

• 2,3 V a 3,6 V, -40oC a +105oC (DC a 40 MHz),
-40oC a +85oC (DC a 50 MHz)

Núcleo: 50 MHz/83 DMIPS MIPS32® M4K®

• Modo MIPS16e® para un tamaño de código hasta un 40% menor
• Arquitectura de código eficiente (C y Assembly)
• Multiplicación de un ciclo (MAC) 32x16 y dos ciclos 32x32

Gestión del reloj

• 0,9% de oscilador interno
• PLL programables y fuentes de reloj de oscilador
• Monitoreo de reloj a prueba de fallos (FSCM)
• Temporizador independiente para perros de vigilancia
• Despertamiento y arranque rápidos

Gestión de energía

• Modos de gestión de bajo consumo (dormido e inactivo)
• Reinicio de encendido integrado, reinicio de apagado y alto

Detección de voltaje

• corriente dinámica de 0,5 mA/MHz (típica)
• Corriente IPD de 44 μA (típica)

Características de las interfaces HMI de audio/gráficos/toque

• Interfaz gráfica externa con hasta 34 pines PMP
• Comunicación de datos de audio: I2S, LJ, RJ, USB
• Interfaz de control de datos de audio: SPI e I2C
• Reloj maestro de datos de audio:
- Generación de frecuencias de reloj fraccionadas
- Se puede sincronizar con el reloj USB
- Se puede sintonizar en tiempo de ejecución
• Unidad de medición del tiempo de carga (CTMU):
- Apoya la detección táctil capacitiva mTouch®
- Proporciona una medición de tiempo de alta resolución (1 ns)

Características analógicas avanzadas

• Módulo ADC:
- 10 bits 1 Msps con una muestra y espera (S&H)
- Hasta 48 entradas analógicas
- Puede operar en modo de reposo
• Fuentes de activación ADC flexibles e independientes
• Capacidad de medición de la temperatura en el chip
• Comparadores:
- Tres módulos comparadores de doble entrada
- Referencia programable con 32 puntos de voltaje

Los temporizadores / comparación de salida / captura de entrada

• Cinco temporizadores de uso general:
- Cinco temporizadores de 16 bits y hasta dos de 32 bits
• Cinco módulos de comparación de salida (OC)
• Cinco módulos de captura de entrada
• Seleccionar el pin del periférico (PPS) para permitir el remap de la función
• Módulo de reloj y calendario en tiempo real (RTCC)

Interfaces de comunicación

• Controlador OTG a toda velocidad compatible con USB 2.0
• Hasta cinco módulos UART (12,5 Mbps):
- Protocolos LIN 1.2 y soporte IrDA®
• Cuatro módulos SPI de 4 cables (25 Mbps)
• Dos módulos I2C (hasta 1 Mbaud) con soporte SMBus
• PPS para permitir un nuevo mapeo de las funciones
• Puerto maestro paralelo (PMP) con doble búfer de lectura y escritura
• Controller Area Network (CAN) 2.0B Compatible con el soporte de direccionamiento DeviceNetTM

Acceso directo a memoria (DMA)

• Cuatro canales de DMA de hardware con detección automática del tamaño de los datos
• Verificación de redundancia cíclica programable de 32 bits (CRC)
• Dos canales adicionales dedicados a USB
• Dos canales adicionales dedicados al CAN

Input/Output (Introducción y salida)

• 10 mA o 15 mA fuente/sumidero para VOH/VOL estándar y hasta 22 mA para VOH1 no estándar
• Pinos con tolerancia de 5 V
• Desagüe abierto, elevación y bajada
• Interrupciones externas en todos los pines de E/S

Calificación y apoyo de clase B

• AEC-Q100 REVG (grado 2 de -40oC a +105oC)
• Biblioteca de seguridad de clase B, IEC 60730

Apoyo para el desarrollo de depuradores

• Programación en el circuito y en las aplicaciones
• Interfaz MIPS® mejorada JTAG de 4 cables
• Programa ilimitado y seis puntos de interrupción de datos complejos
• Escaneo de límites compatible con IEEE 1149.2 (JTAG)
