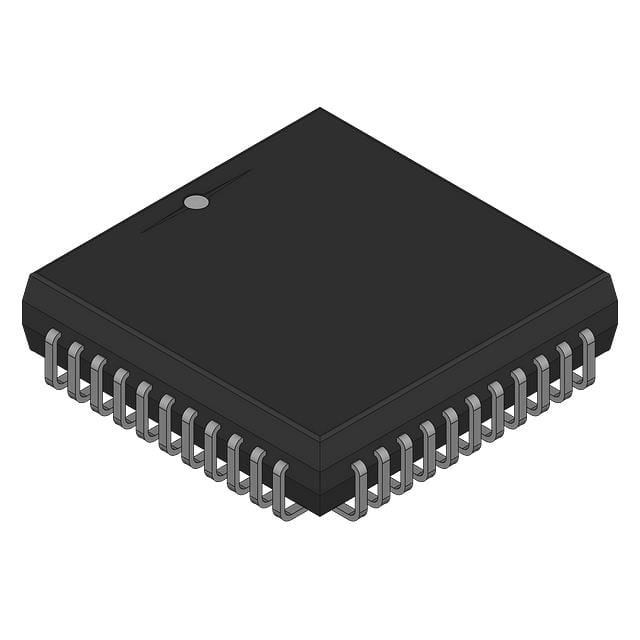

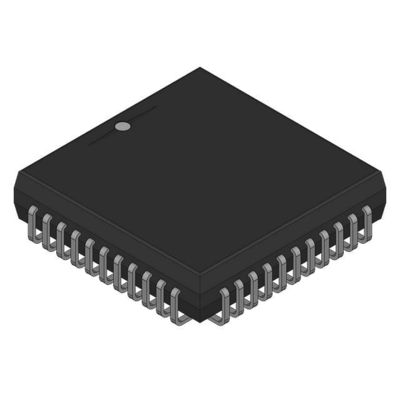

AT80C32X2-SLSUL IC MCU 8BIT sin ROM 44PLCC Atmel

Descripción

TS80C52X2 es una ROM CMOS de alto rendimiento, OTP, EPROM y versiones sin ROM del microcontrolador de 8 bits de un solo chip 80C51 CMOS.
El TS80C52X2 conserva todas las características del 80C51 con capacidad ROM/EPROM extendida (8 Kbytes), 256 bytes de RAM interna, un sistema de interrupción de 6 fuentes y 4 niveles,un oscilador incorporado en el chip y tres temporizadores/contadores.
Además, el TS80C52X2 tiene un puntero dual de datos, un canal serie más versátil que facilita la comunicación entre varios procesadores (EUART) y un mecanismo de mejora de velocidad X2.
El diseño totalmente estático del TS80C52X2 permite reducir el consumo de energía del sistema reduciendo la frecuencia del reloj a cualquier valor, incluso DC, sin pérdida de datos.
El TS80C52X2 tiene 2 modos de actividad reducida seleccionables por software para reducir aún más el consumo de energía.el puerto serie y el sistema de interrupción siguen funcionandoEn el modo apagado, la memoria RAM se guarda y todas las demás funciones no funcionan.

Características

• 80C52 Compatible
8051 Pin y instrucción compatibles
Cuatro puertos de entrada/salida de 8 bits
3 temporizadores/contadores de 16 bits
256 bytes de memoria RAM de Scratchpad
• Arquitectura de alta velocidad
• 40 MHz a 5 V, 30 MHz a 3 V
• X2 Capacidad de mejora de la velocidad (6 relojes/ciclo de la máquina)
️ 30 MHz a 5V, 20 MHz a 3V (Equivalente a 60 MHz a 5V, 40 MHz a 3V)
• Indicador de datos doble
• ROM/EPROM en el chip (8Kbytes)
• Reloj programable para bajar y bajar el tiempo/contador 2
• Reinicio del puerto asíncrono
• Interrupción de la estructura con
6 Fuentes interrumpidas
El sistema de interrupción de prioridad de nivel 4
• UART mejorada de doble tipo
Detección de errores de encuadre
Reconocimiento automático de direcciones
• Baja EMI (inhibición de la ELA)
• Modos de control de energía
Modo inactivo
Modo apagado
¢ Bandera de apagado
• Modo una vez (emulación en el chip)
• Fuente de alimentación: 4,5 - 5,5 V, 2,7 - 5,5 V
• Rango de temperatura: comercial (0 a 70oC) e industrial (-40 a 85oC)
• Paquetes: PDIL40, PLCC44, VQFP44 1.4, PQFP44 (13,9 huellas)
