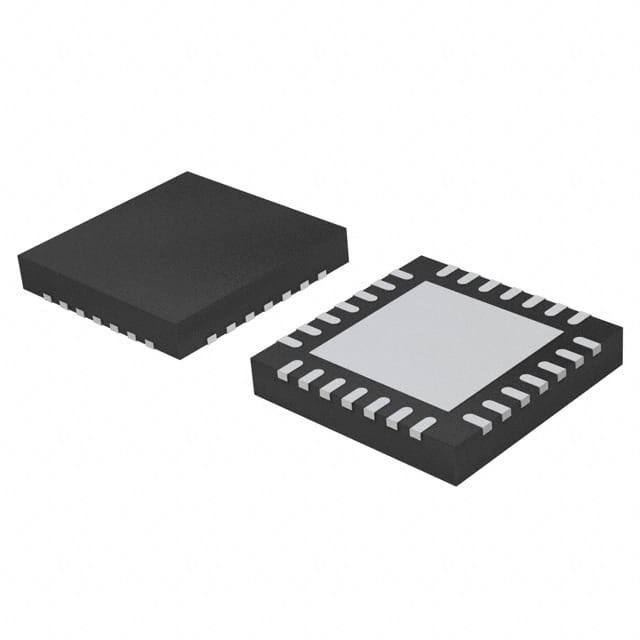

Z8F0431QJ020SG IC MCU 8BIT 4KB FLASH 28QFN Zilog

Resumen general

La familia de productos Zilog Z8 Encore son los primeros en una línea de productos de microcontroladores Zilog basados en la CPU eZ8 de 8 bits.Los productos de la serie XP F082A se extienden sobre la extensa línea de microcontroladores de 8 bits de ZilogLa capacidad de programación en circuito Flash permite un tiempo de desarrollo más rápido y cambios de programa en el campo.El conjunto periférico del Z8 EncoreLa serie XP F082A lo hace adecuado para una variedad de aplicaciones, incluyendo control de motores, sistemas de seguridad, electrodomésticos, dispositivos electrónicos personales y sensores.

Características

Las características clave de los productos de la serie XP F082A incluyen:
• CPU eZ8 de 20 MHz
• Memoria flash de 1 KB, 2 KB, 4 KB o 8 KB con capacidad de programación en circuito
• 256 B, 512 B o 1 KB de memoria RAM registrada
• Hasta 128 B de almacenamiento de datos no volátiles (NVDS)
• Oscilador interno de precisión ajustado a una precisión de ± 1%
• Oscilador de cristal externo, que funciona hasta 20 MHz
• Conversor de 8 canales y 10 bits de formato analógico a digital (ADC) opcional
• Sensor de temperatura en el chip opcional
• Comparador analógico en chip
• Amplificador operativo de baja potencia (LPO) opcional en el chip
• UART de doble tipo
• El generador de velocidad de transmisión UART (BRG) se puede configurar y utilizar como un temporizador básico de 16 bits
• Encoder/decodificadores infrarrojos compatibles con la Asociación de Datos Infrarrojos (IrDA), integrados
con el UART
• Dos temporizadores de 16 bits mejorados con capacidad de captura, comparación y PWM
• Tiempo de vigilancia (WDT) con oscilador RC interno dedicado
• Hasta 20 interrupciones vectoriales
• de 6 a 25 pines de I/O, según el paquete
• Hasta trece pines de entrada con tolerancia de 5 V
• Hasta 8 puertos capaces de conducción directa de LED sin necesidad de resistencia de límite de corriente
• Debugger en chip (OCD)
• Protección contra el brow-out de tensión (VBO)
• Detección de batería baja programable (LVD) (sólo dispositivos de 8 pines)
• Las referencias de tensión de precisión generadas por banda generadas disponibles para el ADC, comparador,
VBO y LVD
• Reinicio de encendido (POR)
• tensión de funcionamiento de 2,7 V a 3,6 V
• Envases de 8, 20 y 28 pines
• de 0°C a +70°C y de 40°C a +105°C para los rangos de temperatura de funcionamiento
