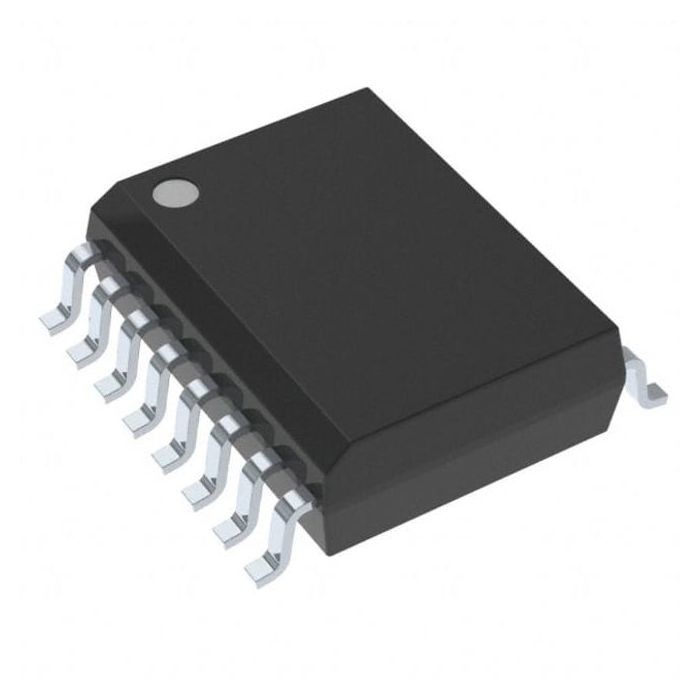

SPI mordido 12 IC de adquisición de datos AD7243ARZ V-OUT 16SOIC Analog Devices Inc.

DESCRIPCIÓN GENERAL

El AD7243 es 12 completos mordidos, la salida del voltaje, convertidor de digital a analógico con referencia del amplificador de la salida y del voltaje de Zener en un microprocesador monolítico del Cmos. No se requiere ningunos ajustes externos para alcanzar funcionamiento especificado completo.
El amplificador de la salida es capaz de desarrollar +10 V a través de una carga de 2 kΩ. El voltaje de salida se extiende con la sola operación de la fuente es 0 V a +5 V o 0 V a +10 V, mientras que una gama bipolar adicional de la salida de ±5 V está disponible con las fuentes duales. Las gamas se seleccionan usando el resistor interno del aumento.
El formato de datos es binario natural en ambas gamas unipolares, mientras que el binario compensado o el formato del complemento de los two se puede seleccionar en la gama bipolar. Se proporciona una función de CLR que fija la salida a 0 V en ambas gamas unipolares y en la gama bipolar del complemento de los two, mientras que con formato de datos binarios compensado, la salida se fija – a REFIN. Esta función es útil como a poder-en reset pues permite que la salida sea fijada a un nivel voltaico sabido.

CARACTERÍSTICAS

12-Bit Cmos DAC con
Referencia del voltaje del En-microprocesador
Amplificador de la salida
Tres gamas a elección de la salida
– 5 V a +5 V, 0 V a +5 V, 0 V a +10 V
Interfaz en serie
300 kilociclos DAC Update Rate
Tamaño pequeño: INMERSIÓN 16-Lead o SOIC
Ausencia de linealidad: ±1/2 LSB TMIN a TMAX
Disipación de energía baja: 100 mW típicos

USOS

Control de proceso
Automatización industrial
Sistemas de procesamiento de señales digitales
Puertos de la entrada-salida
