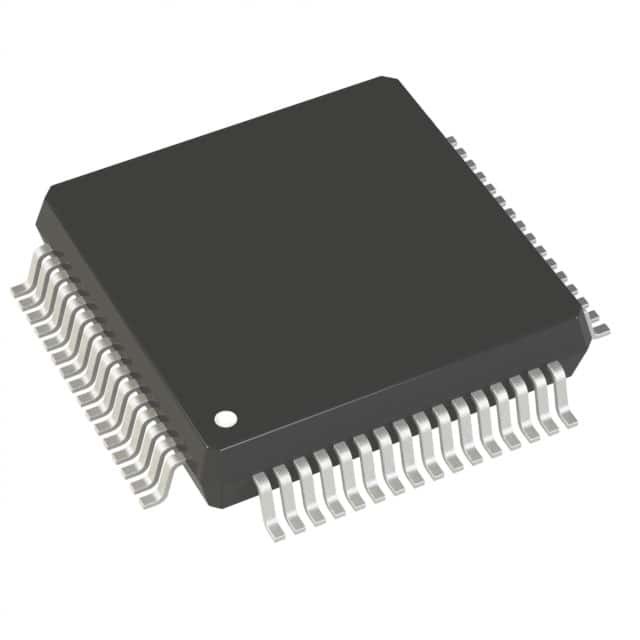

200K estable IC de adquisición de datos DAS ADC AD7606BSTZ 16BIT 64LQFP

DESCRIPCIÓN GENERAL

Los AD76061/AD7606-6/AD7606-4 son el muestreo de 16 bits, simultáneo, sistemas de adquisición de datos de analógico a digital (DAS) con ocho, seis, y cuatro canales, respectivamente. Cada parte contiene la protección de la abrazadera de la entrada análoga, un filtro de la antimelladura del segundo-orden, un amplificador del pista-y-control, un convertidor de analógico a digital de 16 bits de la aproximación sucesiva de la redistribución de la carga (ADC), un filtro digital flexible, una referencia de 2,5 V y un almacenador intermediario de la referencia, y las interfaces seriales y paralelas de alta velocidad.

CARACTERÍSTICAS

8/6/4 de las entradas simultáneamente muestreadas
Gamas bipolares verdaderas de la entrada análoga: ±10 V, ±5 V
Sola fuente análoga y 2,3 V a 5 V VDRIVE de 5 V
Solución de adquisición de datos completamente integrada
Protección de la abrazadera de la entrada análoga
Almacenador intermediario entrado con 1 impedancia de entrada análoga de MΩ
filtro análogo de la antimelladura del Segundo-orden
referencia del En-microprocesador y almacenador intermediario exactos de la referencia
ADC de 16 bits con el kSPS 200 en todos los canales
Capacidad de Oversampling con el filtro digital
Paralelo flexible/interfaz en serie
SPI/QSPI™/MICROWIRE™/DSP compatible
Funcionamiento
grado de 7 kilovoltios ESD en los canales de entrada análoga
95,5 DB SNR, −107 DB THD
±0.5 LSB INL, ±0.5 LSB DNL
Energía baja: 100 mW
Modo espera: 25 mW
64 paquete de la ventaja LQFP

USOS

Supervisión de la línea eléctrica y sistemas de protección
Control de motor polifásico
Sistemas de la instrumentación y de control
Sistemas de colocación multiaxiales
Sistemas de adquisición de datos (DAS)
