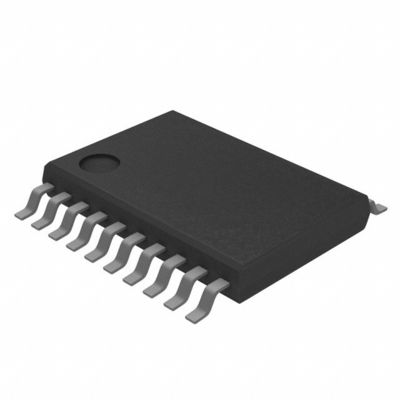

Traductor estable IC, traductor del voltaje 100Mbps del nivel de la lógica de TXB0108PWR

Descripción

Este traductor de 8 bits noninverting ofrece dos individualmente carriles configurables del poder. El propósito del puerto de A es supervisar VCCA. Cualquier voltaje de la fuente entre 1,2 y 3,6 voltios es apoyado por VCCA. El puerto de B se utiliza para supervisar el VCCB. Cualquier voltaje de la fuente entre 1,65 V y 5,5 V es aceptable por VCCB. Esto permite la traducción de baja tensión universal bidireccional entre los nodos uces de los 1.2-V, 1.5-V, 1.8-V, 2.5-V, 3.3-V, y 5-V del voltaje. El valor de VCCA no será más que el valor de VCCB.

Todas las salidas llegan a ser de alta impedancia cuando salida-permita la entrada (OE) es bajo. El circuito de entrada de OE del TXB0108 es accionado por VCCA.

Este dispositivo se diseña totalmente para los usos Ioff-basados del parcial-poder-abajo. El conjunto de circuitos de Ioff inhabilita las salidas cuando se apaga el dispositivo, eliminando la expulsión actual peligrosa a través del dispositivo.

Conecte OE con la tierra a través de un resistor de la desconexión para mantener la situación de alta impedancia durante ciclo inicial o poder-abajo; el valor mínimo del resistor es fijado por las capacidades de la actual-compra de componentes del conductor.

Características

• 1,2 V a 3,6 V en un puerto y 1,65 V a 5,5 V en el puerto de B (≤ VCCB de VCCA)
• VCC característica del aislamiento – si cualquier entrada VCC está en la tierra, todas las salidas están en el estado de alta impedancia
• OE entró el circuito referido a VCCA
• Bajo consumo de energía, 4 μA ICC máximo
• Ioff apoya la operación del modo del Parcial-poder-Abajo
• El funcionamiento del cierre-Para arriba excede 100 mA por JESD 78, clase II
• La protección del ESD excede JESD 22
– Un puerto
• modelo del Humano-cuerpo 2000-V (A114-B)
• modelo del Cargar-dispositivo 1000-V (C101)
– Puerto de B
• modelo del Humano-cuerpo de ±15-kV (A114-B)
• modelo del Humano-cuerpo de ±8-kV (A114-B) (paquete de YZP único)
• modelo del Cargar-dispositivo 1000-V (C101)

Usos

• Microteléfono
• Smartphone
• Tableta
• PC de sobremesa
