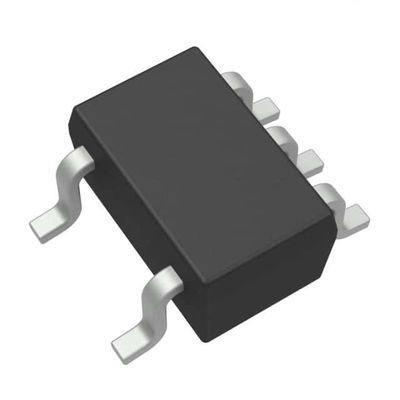

ALMACENADOR INTERMEDIARIO IC SN74AUP1T34DCKR SC70-5 Texas Instruments de la lógica 0.9V-3.6V

Descripción

El SN74AUP1T34 es un 1 traductor noninverting del pedazo con dos independientemente carriles configurables de la fuente de alimentación. Es un traductor unidireccional de A al B. El puerto de A se piensa para supervisar VCCA. La gama del voltaje de fuente para VCCA es 0,9 V a 3,6 V. El puerto de B se piensa para supervisar VCCB. VCCB puede aceptar los voltajes de fuente que se extienden a partir de 0,9 V a 3,6 V. Esto permite la traducción de baja tensión entre los nodos del voltaje de 1 V, 1,2 V, 1,5 V, 1,8 V, 2,5 V, y 3,3 V. El SN74AUP1T34 también se especifica completamente para los usos Ioff-basados del parcial-poder-abajo. Cuando se apaga el dispositivo, el conjunto de circuitos de Ioff inhabilita las salidas, previniendo dañando la expulsión actual a través del dispositivo.

Características

• La histéresis entrada permite la transición entrada lenta y una mejor inmunidad de ruido que cambia en la entrada
• La protección del ESD excede JESD 22
• modelo del Humano-cuerpo 5000-V (A114-A)
• El funcionamiento del cierre-Para arriba excede 100 mA por JESD 78, clase II
• Gama de funcionamiento ancha VCC de 0,9 V a 3,6 V • Retrasos de propagación equilibrados: tPLH = tPHL (1.8-V a la traducción 3.3-V típica)
• Consumo bajo del Estático-poder: Máximo de 5-µA ICC
• ±6-mA hizo salir la impulsión en 3 V • Ioff apoya la operación parcial del Poder-Abajo-modo
• VCC característica del aislamiento – si la entrada de VCCA está en la tierra, el puerto de B está en el estado de alta impedancia

Usos

• Electrónica personal
• Telecomunicaciones
• Empresa
• Industrial
