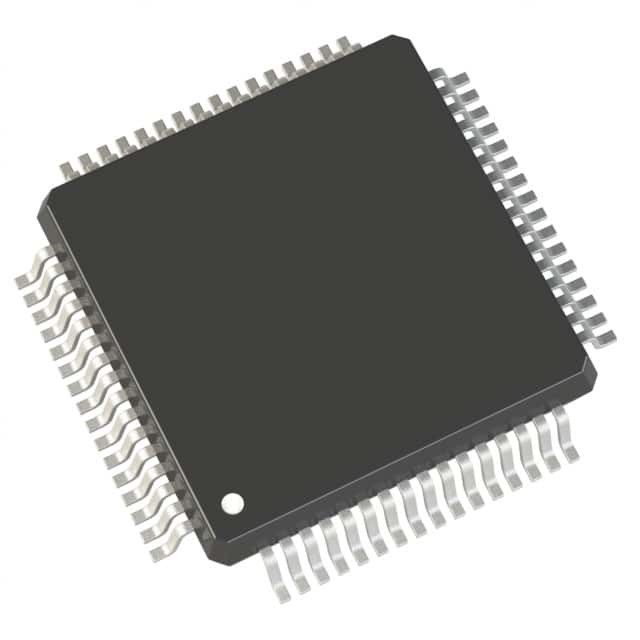

Microcontrolador programable IC STM32F091RCT6 multiusos del inversor

Descripción

Los microcontroladores de STM32F091xB/xC tienen una base de 32 bits de alto rendimiento de ARM® Cortex®-M0 RISC que actúe en hasta 48 megaciclos, almacenamiento integrado de alta velocidad (hasta 256 kilobytes de memoria Flash y 32 kilobytes de SRAM), y una amplia gama de periférico y de I/Os actualizados. Los interfaces de comunicaciones estándar (dos I2Cs, dos SPIs/un I2S, la una CCE de HDMI, y hasta ocho USARTs) se proporcionan, así como una PODER, un 12 pedazo ADC, un 12 pedazo DAC dos canales, siete contadores de tiempo de 16 bits, un contador de tiempo de 32 bits, y un contador de tiempo del avanzado-control PWM.

Los microcontroladores de STM32F091xB/xC funcionan en el °C -40 a +85 y -40 a +105 gamas de temperaturas del °C, con una fuente de alimentación extendiéndose de 2,0 a 3,6 V. Una gama diversa de ajustes del poder-ahorro permite el desarrollo de usos de baja potencia.

Los microcontroladores de STM32F091xB/xC están disponibles en siete diversos paquetes que se extienden de 48 a 100 los pernos, con una forma del dado disponible a petición. Diversos sistemas de periférico se incluyen dependiendo del dispositivo.

Estas características hacen los microcontroladores de STM32F091xB/xC convenientes para una amplia gama de usos, incluyendo control y las interfaces de usuario del uso, los dispositivos de bolsillo, los receptores de A/V y los periférico digitales de la TV, de la PC, juego y las plataformas de GPS, los usos industriales, PLCs, los inversores, las impresoras, los escáneres, los sistemas de alarma, los intercomunicadores video, y HVACs.

Características

• Base: CPU de 32 bits Cortex®-M0, frecuencia de ARM® hasta 48 megaciclos
• Memorias
– 128 a 256 kilobytes de memoria Flash
– 32 kilobytes de SRAM con paridad de HW
• Unidad del cálculo del CRC
• Gestión del reset y del poder
– Fuente de Digitaces y de I/Os: VDD = 2,0 V a 3,6 V
– Fuente análoga: VDDA = VDD a 3,6 V
– Poder-en/del poder reset abajo (POR/PDR)
– Detector programable del voltaje (PVD)
– Modos de la energía baja: Sueño, parada, recurso seguro
– Fuente de VBAT para el RTC y los registros de reserva
• Gestión del reloj
– oscilador cristalino de 4 a 32 megaciclos
– oscilador de 32 kilociclos para el RTC con la calibración
– 8 megaciclos internos RC con la opción de x6 PLL
– 40 oscilador interno del kilociclo RC
– Oscilador interno de 48 megaciclos con el ajuste automático basado en la sincronización exterior
• Hasta 88 I/Os rápidos
– Todo el mappable en vectores de interrupción externa
– Hasta 69 I/Os con la capacidad 5V-tolerant y 19 con la fuente independiente VDDIO2
• controlador dma de 12 canales
• Un 12 pedazos, 1,0 µs ADC (hasta 16 canales)
– Gama de la conversión: 0 a 3,6 V
– Fuente análoga separada: 2,4 V a 3,6 V
• Un 12 convertidor del pedazo D/A (con 2 canales)
• Dos comparadores análogos de baja potencia rápidos con la entrada y la salida programables
• Hasta 24 canales de detección capacitivos para los sensores del touchkey, lineares y rotatorios del tacto
• Calendario RTC con la alarma y la atención periódica de la parada/del recurso seguro
• 12 contadores de tiempo
– Un contador de tiempo de 16 bits del avanzado-control para 6 la salida del canal PWM
– Un contadores de tiempo de 32 bits y siete de 16 bits, con hasta 4 IC/OC, OCN, usables para el control del IR descifrando o control de DAC
– Relojes de vigilancia de la independiente y del sistema
– Contador de tiempo de SysTick
• Interfaces de comunicaciones
– Dos interfaces de I2C que apoyan modo rápido más (1 mbit/s) con 20 SMBus/PMBus del fregadero actual del mA un del apoyo, y la atención
– Hasta ocho USARTs control síncrono principal favorable de SPI y del módem, tres con el interfaz ISO7816, LIN, IrDA, detección auto de la velocidad y característica de la atención
– Dos SPIs (18 mbit/s) con 4 a 16 marcos mordidos programables, y con el interfaz de I2S multiplexaron
– Interfaz de la PODER
• Atención de la CCE de HDMI en la recepción del jefe
• El alambre serial elimina errores (SWD)
• ID exclusivo mordido 96
• Todos los paquetes ECOPACK®2
