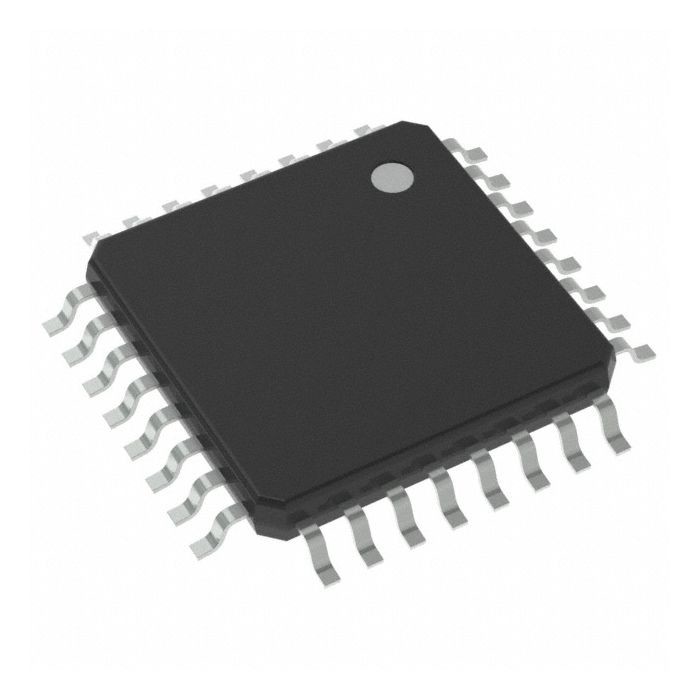

solo FLASH del pedazo 16KB del circuito integrado ATMEGA16U2-AU 8 de 16MHz MCU

Descripción

El ATmega8U2/16U2/32U2 es un Cmos de baja potencia que el microcontrolador de 8 bits basado en el AVR aumentó arquitectura del RISC. Ejecutando instrucciones potentes en un solo ciclo de reloj, el ATmega8U2/16U2/32U2 alcanza las producciones que se acercan a 1 MIPS por el megaciclo permitiendo que el diseñador de sistema optimice el consumo de energía contra velocidad de proceso.

Características

• Alto rendimiento, microcontrolador de 8 bits de la energía baja AVR®
• Arquitectura avanzada del RISC
– 125 instrucciones potentes – la mayoría de la sola ejecución del ciclo de reloj
– 32 x 8 registros de trabajo de fines generales
– Operación completamente estática
– Hasta 16 MIPS de producción en 16 megaciclos
• Memorias permanentes del programa y de los datos
– Bytes 8K/16K/32K del flash Uno mismo-programable del En-sistema
– 512/512/1024 EEPROM
– 512/512/1024 SRAM interno
– Escriba/los ciclos del borrado: 10.000 flash 100.000 EEPROM
– Retención de los datos: 20 años en 85 el  c 100 años en 25OC (1)
– Sección opcional del código de la bota con los pedazos independientes de la cerradura
En-sistema que programa por el programa de la bota del en-microprocesador hardware-activado después de reset
Verdad Lectura-Mientras que-escriba la operación
– Cerradura programada para la seguridad del software
• Módulo del dispositivo de la Lleno-velocidad del USB 2,0 con la interrupción en la realización de la transferencia
– Cumple completamente con la revolución 2,0 de la especificación del bus de serie universal
– 48 megaciclos PLL para la operación del autobús de la Lleno-velocidad: tasas de transferencia de los datos en 12 mbit/s
– 176 bytes completamente independientes USB DPRAM para la asignación de memoria de la punto final
– Punto final 0 para las transferencias de control: a partir de 8 hasta 64 bytes
– 4 puntos finales programables:
EN o de la salida direcciones
Bulto, interrupción e IsochronousTransfers
Bytes máximos programables del tamaño de paquete de 8 a 64
Almacenador intermediario simple o doble programable
– Suspenda/las interrupciones del curriculum vitae
– El reset del microcontrolador en el autobús del USB reajustó fuera separa
– Desconexión del autobús del USB en la petición del microcontrolador
• Características periféricas
– Un contador de tiempo de 8 bits/contradice con Prescaler separado y compara el modo (dos canales de 8 bits de PWM)
– Un contador de tiempo/contador de 16 bits con Prescaler separado, compara y captura el modo (tres canales de 8 bits de PWM)
– USART con el modo y el control de flujo principales del hardware (RTS/CTS) de SPI solamente
– Interfaz en serie maestro/satélite de SPI
– Reloj de vigilancia programable con el oscilador separado del En-microprocesador
– comparador análogo del En-microprocesador
– Interrumpa y para despertar en Pin Change
• En Chip Debug Interface (debugWIRE)
• Características especiales del microcontrolador
– Poder-en reset y la detección programable del apagón
– Oscilador calibrado interno
– Fuentes de la interrupción externa e interna
– Cinco modos de sueño: Marcha lenta, economía de energía, poder-abajo, recurso seguro, y recurso seguro extendido
• Entrada-salida y paquetes
– 22 líneas programables de la entrada-salida
– QFN32 paquetes)/TQFP32 (de 5x5m m
• Voltajes de funcionamiento
– 2,7 - 5.5V
• Temperatura de funcionamiento
– Industrial (- 40°C a +85°C)
• Frecuencia máxima
– 8 megaciclos en 2.7V - gama industrial
– 16 megaciclos en 4.5V - gama industrial
Nota: 1. Vea la “retención de los datos” sobre los detalles de la página 6for.
