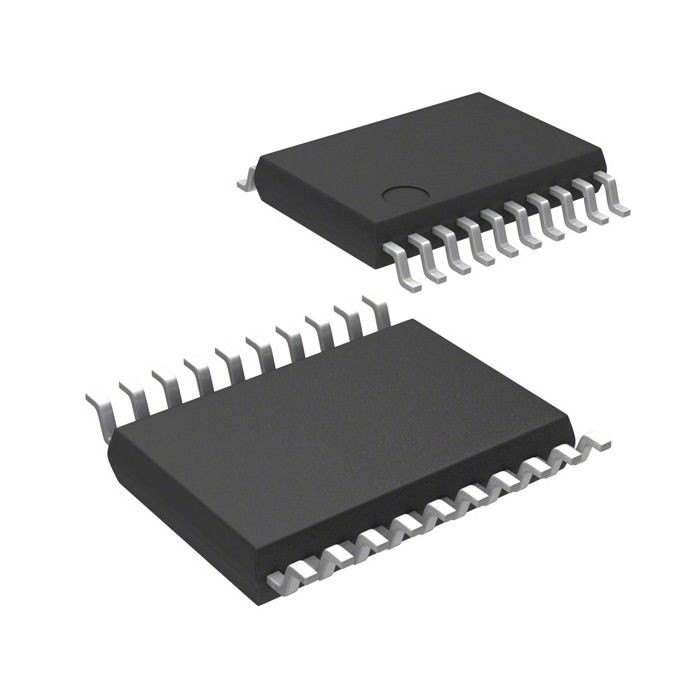

FLASH interno 20TSSOP de la unidad STM8S003F3P6 8BIT 8KB del microcontrolador de MCU

Descripción STM8S003F3P6

El STM8S003F3P6 es una línea de 8 bits microcontrolador del valor con 8 kilobytes de la memoria de destello y de los datos verdaderos incorporados EEPROM del programa. La línea de 8 bits microcontroladores del valor STM8S003F3 tiene 8 kilobytes de la memoria de destello y de los datos verdaderos incorporados EEPROM del programa. En el manual de la referencia de la familia del microcontrolador de STM8S, se refieren como dispositivos de baja densidad (RM0016). La línea dispositivos del valor STM8S003F3 ofrece las ventajas siguientes: alto rendimiento, aspereza, y coste de sistema barato. Los datos verdaderos EEPROM con hasta 100000 escriben/los ciclos del borrado, base avanzada y los periférico producidos en tecnología punta en 16 megaciclos de frecuencia de reloj, I/Os durable, perros guardianes independientes con fuentes separadas del reloj, y un mecanismo de seguridad del reloj para asegurar funcionamiento y resistencia del dispositivo.

STM8S003F3P6 ofrece

Base
• 16 megaciclos avanzaron la base STM8 con la tubería de la arquitectura de Harvard y de 3 etapas
• Sistema de instrucción extendida
Memorias
• Memoria del programa: Memoria Flash de 8 kilobytes; retención de los datos 20 años en el °C 55 después de 100 ciclos
• RAM: 1 kilobyte
• Memoria de los datos: 128 datos verdaderos EEPROM de los bytes; la resistencia hasta 100 k escribe/los ciclos del borrado
Gestión del reloj, del reset y de fuente
• 2,95 voltaje de funcionamiento de V a de 5,5 V
• Control flexible del reloj, 4 fuentes del reloj principal
- Oscilador cristalino de baja potencia del resonador
- El reloj externo entró interno, usuario-trimmable 16 megaciclo RC
- 128 kilociclos de baja potencia internos RC
• Sistema de seguridad del reloj con el monitor del reloj
• Gestión del poder
- Modos de baja potencia (espera, activo-alto, alto)
- Relojes periféricos del interruptor-apagado individualmente
- Permanentemente activo, bajo-consumo
poder-en y del poder-abajo reset
Gestión de interrupción
• Regulador de interrupción jerarquizado con 32 interrupciones
• Hasta 27 interrupciones externas en 6 vectores

Interfaces de comunicaciones
• UART con la salida de reloj para la operación síncrona, tarjeta inteligente, IrDA, modo principal de LIN
• Interfaz de SPI hasta 8 mbit/s
• Interfaz de I2C hasta 400 Kbit/s
Convertidor de analógico a digital (ADC)
• 10 pedazo ADC, + 1 LSB ADC con hasta 5 canales multiplexados, modo de exploración y perro guardián análogo
I/Os
• Hasta 28 I/Os en un paquete de 32 pernos incluyendo 21 salidas del alto-fregadero
• Diseño altamente robusto de la entrada-salida, inmune contra la inyección actual
Ayuda del desarrollo
• Módulo de interfaz de un solo hilo integrado (NADADA) para la programación rápida del en-microprocesador y el depuración nonintrusive
Contadores de tiempo
• Contador de tiempo del control avanzado: de 16 bits, 4 canales de CAPCOM, 3 salidas complementarias, inserción del muerto-tiempo y sincronización flexible
• contador de tiempo de fines generales de 16 bits, con 3 canales de CAPCOM (IC, OC o PWM)
• contador de tiempo básico de 8 bits con el prescaler de 8 bits
• Contador de tiempo auto de la atención
• Ventana y relojes de vigilancia independientes

Usos STM8S003F3P6

Control de motor
Gestión de la batería
Fuentes de alimentación y gestión del poder.
