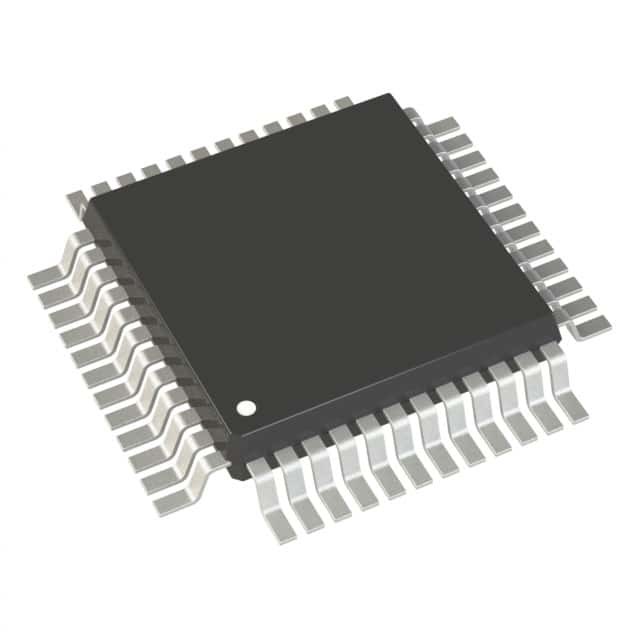

Circuito integrado programable STM32F030K6T6 32LQFP de 2.4V-3.6V MCU

Descripción

El microcontrolador de STM32F030x incorpora la base de 32 bits de alto rendimiento del BRAZO Cortex™-M0 RISC que actúa en una frecuencia de 48 megaciclos, memorias integradas de alta velocidad (hasta 64 kilobytes de memoria Flash y hasta 8 kilobytes de SRAM), y una extensa gama de periférico y de I/Os aumentados. Todos los dispositivos ofrecen los interfaces de comunicaciones estándar (hasta dos I2Cs, hasta dos SPIs, y hasta dos USARTs), un 12 pedazo ADC, hasta 6 contadores de tiempo de 16 bits de fines generales y a un contador de tiempo del avanzado-control PWM.
El microcontrolador de STM32F030x actúa en la gama de temperaturas de -40 a +85 °C, desde una fuente de alimentación de 2,4 a 3,6 V. Un sistema completo de modos del poder-ahorro permite el diseño de usos de baja potencia.
El microcontrolador de STM32F030x incluye los dispositivos en cuatro diversos paquetes que se extienden a partir de 20 pernos a 64 pernos. Dependiendo del dispositivo elegido, diversos sistemas de periférico se incluyen. La descripción abajo proporciona una descripción de la gama completa de periférico de STM32F030x propuso.
Estas características hacen el microcontrolador de STM32F030x conveniente para una amplia gama de usos tales como control y las interfaces de usuario del uso, equipo del PDA, los receptores de A/V y los periférico digitales de la TV, de la PC, las plataformas del juego, las e-bicis, los dispositivos del consumidor, las impresoras, los escáneres, los sistemas de alarma, los intercomunicadores video, y HVACs.

Características

●Base: CPU de 32 bits Cortex™-M0, frecuencia de ARM® hasta 48 megaciclos
●Memorias
– 16 a 64 kilobytes de memoria Flash
– 4 a 8 kilobytes de SRAM con la comprobación de paridad de HW
●Unidad del cálculo del CRC
●Gestión del reset y del poder
– Gama del voltaje: 2,4 V a 3,6 V
– Poder-en/del poder reset abajo (POR/PDR)
– Modos de la energía baja: Sueño, parada, recurso seguro
●Gestión del reloj
– oscilador cristalino de 4 a 32 megaciclos
– oscilador de 32 kilociclos para el RTC con la calibración
– 8 megaciclos internos RC con la opción de x6 PLL
– 40 oscilador interno del kilociclo RC
●Hasta 55 I/Os rápidos
– Todo el mappable en vectores de interrupción externa
– Hasta 36 I/Os con capacidad tolerante de 5 V
●controlador dma de 5 canales
●1 x 12 pedazos, 1,0 µs ADC (hasta 16 canales)
– Gama de la conversión: 0 a 3,6 V
– Fuente análoga separada a partir de 2,4 hasta 3,6 V
●Hasta 10 contadores de tiempo
– Un contador de tiempo de 16 bits del avanzado-control de 7 canales para 6 la salida de los canales PWM, con la generación del deadtime y la parada de emergencia
– Un contador de tiempo de 16 bits, con hasta 4 IC/OC, usables para descifrar del control del IR
– Un contador de tiempo de 16 bits, con 2 IC/OC, 1 OCN, la generación del deadtime y la parada de emergencia
– Dos contadores de tiempo de 16 bits, cada con IC/OC y OCN, generación del deadtime, parada de emergencia y puerta del modulador para el control del IR
– Un contador de tiempo de 16 bits con 1 IC/OC
– Un contador de tiempo básico de 16 bits
– Relojes de vigilancia de la independiente y del sistema
– Contador de tiempo de SysTick: 24 downcounter mordidos
●Calendario RTC con la alarma y la atención periódica de la parada/del recurso seguro
●Interfaces de comunicaciones
– Hasta dos interfaces de I2C: un modo rápido favorable más (1 mbit/s) con el fregadero actual de 20 mA
– Hasta dos USARTs control síncrono principal favorable de SPI y del módem; uno con la detección auto de la velocidad
– Hasta dos SPIs (18 mbit/s) con el marco mordido programable 4 a 16
●El alambre serial elimina errores (SWD)
