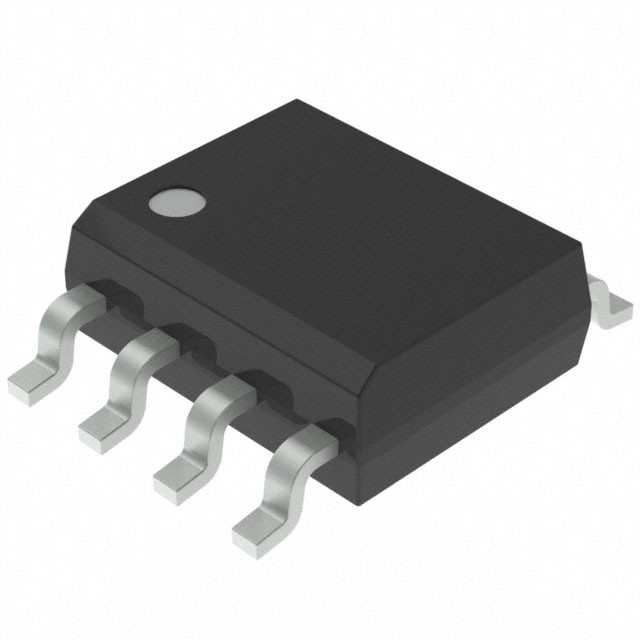

8 microprocesadores mordidos de la imagen de programación 1KB, unidad de control del micrófono de ATTINY13A-SSU MCU

Características

• Alto rendimiento, microcontrolador de 8 bits de la energía baja AVR®
• Arquitectura avanzada del RISC
– 120 instrucciones potentes – la mayoría de la sola ejecución del ciclo de reloj
– 32 x 8 registros de trabajo de fines generales
– Operación completamente estática
– Hasta 20 MIPS de Througput en 20 megaciclos
• Altos segmentos de la memoria permanente de la resistencia
– bytes 1K de la memoria de destello Uno mismo-programable del programa del En-sistema
– 64 bytes EEPROM
– 64 bytes SRAM interno
– Escriba/los ciclos del borrado: 10.000 Flash/100,000 EEPROM
– Retención de los datos: 20 años en los años 85°C/100 en 25°C (véase la página 6)
– Cerradura programada para la seguridad Uno mismo-programada del flash y de datos de EEPROM
• Características periféricas
– Un contador de tiempo/contador de 8 bits con Prescaler y dos canales de PWM
– 4 canal, 10 pedazo ADC con referencia interna del voltaje
– Reloj de vigilancia programable con el oscilador separado del En-microprocesador
– comparador análogo del En-microprocesador
• Características especiales del microcontrolador
– el En-microprocesador del debugWIRE elimina errores del sistema
– En-sistema programable vía el puerto de SPI
– Fuentes de la interrupción externa e interna
– Marcha lenta de la energía baja, reducción del nivel de ruidos del ADC, y modos del poder-abajo
– Aumentado Poder-en el circuito del reset
– Circuito de detección programable del apagón con la función de la neutralización del software
– Oscilador calibrado interno
• Entrada-salida y paquetes
– 8 perno PDIP/SOIC: Seis líneas programables de la entrada-salida
– 10 cojín MLF: Seis líneas programables de la entrada-salida
– 20 cojín MLF: Seis líneas programables de la entrada-salida
• Voltaje de funcionamiento: – 1,8 – 5.5V
• Grado de la velocidad:
– 0 – 4 megaciclos @ 1,8 – 5.5V
– 0 – 10 megaciclos @ 2,7 – 5.5V
– 0 – 20 megaciclos @ 4,5 – 5.5V
• Gama de temperaturas industrial
• Bajo consumo de energía
– Modo activo:
• µA 190 en 1,8 V y 1 megaciclo
– Modo ocioso:
• 24 µA en 1,8 V y 1 megaciclo
