Microprocesador de la gestión del poder 2.5V-9.5V, módulo LB1936V-TLM-E IC MTR DRV BIPLR 16SSOP de PMIC

Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
Tipo del motor - de pasos | Bipolar | Tipo del motor - CA, DC | - |
---|---|---|---|
Función | Conductor - completo etapa integrada, del control y del poder | Configuración de salida | Medio Puente (4) |
Interfaz | Paralelo | Tecnología | Bipolar |
Resolución del paso | - | Usos | Fines generales |
Actual - salida | 800mA | Voltaje - fuente | 2.5V ~ 9.5V |
Voltaje - Carga | 2.5V ~ 9.5V | Temperatura de funcionamiento | -20°C ~ 85°C (TA) |
Montaje del tipo | Soporte superficial | Paquete/caso | 16-LSSOP (0,173", anchura de 4.40m m) |
Paquete del dispositivo del proveedor | 16-SSOP | ||
Resaltar | microprocesador de la gestión del poder 2.5V,microprocesador de la gestión del poder 9.5V,Módulo LB1936V-TLM-E de PMIC |
Descripción de producto

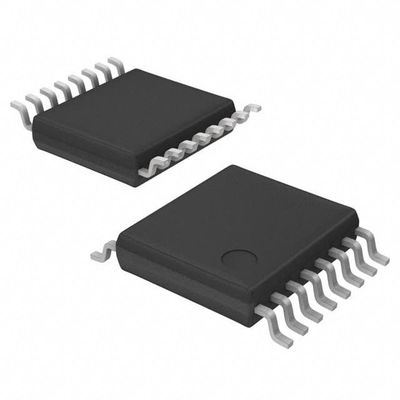

Onsemi de LB1936V-TLM-E IC MTR DRV BIPLR 2.5-9.5V 16SSOP
Detalles del producto
Descripción
El LB1936V es un conductor bipolar bifásico IC del motor de pasos de la impulsión que apoya la impulsión de baja tensión. El paquete miniatura de LB1936Vs y el número mínimo de componentes externos reduce el área de montaje requerida. También proporciona la impulsión de gran eficacia del motor y puede reducir el consumo actual del circuito. Puesto que proporciona un perno actual de la detección y apoya la entrada de control de PWM, puede ser utilizada para ejecutar control actual del interruptor en el a nivel sistema. El LB1936V es óptimo para la impulsión del motor de pasos en escáneres, cámaras digitales, e impresoras.
Características
• Voltaje de saturación bajo adelante/conductor reverso del motor (el Vo se sentó = 0.25V en IO = 200mA)• Dos canales del H-puente
• Gama usable ancha del voltaje (gama permisible del voltaje: 2.5V a 9.5V, grado máximo absoluto: 10.5V)
• Apoya la entrada de PWM (el bajo consumo de energía se puede alcanzar en el modo lento del retraso que utiliza lógica de IN1/IN2 = de H/H.)
• Perno actual de la detección del motor (bobina)
• Circuito termal incorporado del cierre
• Paquete miniatura (SSOP16: 225mil)
Especificaciones
Cualidad | Valor del atributo |
---|---|
Fabricante | ONSEMI |
Categoría de producto | Conductores y reguladores del motor |
Fabricante | EN el semiconductor |
Producto-categoría | Motor/movimiento/reguladores y conductores de la ignición |
RoHS | Detalles |
Producto | Reguladores/conductores del motor de pasos |
Tipo | Conductor bidireccional del motor |
Actuar-Fuente-voltaje | 10,5 V |
Actuar-Fuente-actual | 800 mA |
Montaje-estilo | SMD/SMT |
Paquete-caso | SSOP-16 |
Empaquetado | Carrete |
Marca | EN el semiconductor |
Actuar-Temperatura-gama | - 20 C a + 85 C |
Serie | LB1936V |
Unidad-peso | 0,004586 onzas |
Componente compatible funcional
Forma, paquete, componente compatible funcional
Fabricante Part # | Descripción | Fabricante | Compare |
LB1936V-MPB-E Circuitos de la señal |
Baja tensión, saturación baja, conductor bidireccional del motor, SSOP16 (225mil), 90-FNFLD | EN el semiconductor | LB1936V-TLM-E contra LB1936V-MPB-E |
LB1936V Circuitos de la señal |
REGULADOR DEL MOTOR DE PASOS | EN el semiconductor | LB1936V-TLM-E contra LB1936V |
Descripciones
Conductor bipolar Bipolar Parallel 16-SSOP del motor
conductor bifásico 16-Pin SSOP T/R del motor de pasos
Motor/movimiento/IMPRESORA de los reguladores y de los conductores de la ignición
