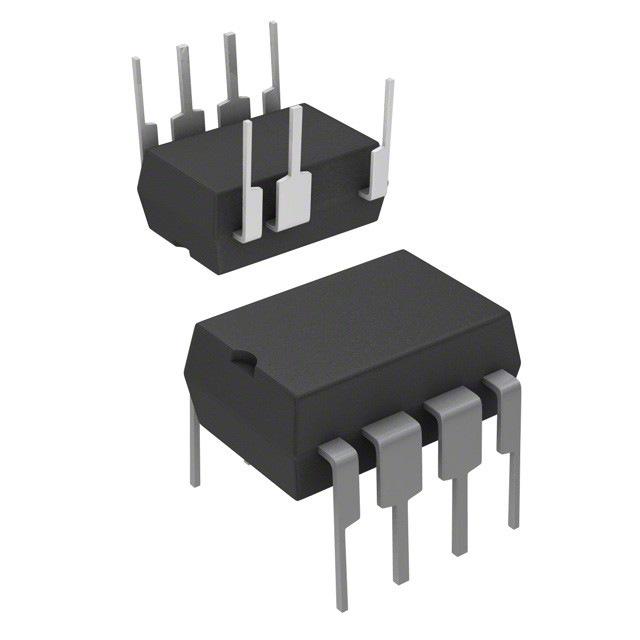

Integraciones OFF-LINE del poder del TOP 8DIP del INTERRUPTOR MULT de LNK306PN IC

Descripción

El LinkSwitch-TN se diseña específicamente para substituir todo el linear y (dropper del casquillo) las fuentes de alimentación sin aislar condensador-alimentadas en los debajo 360 mA hacen salir la gama actual en el coste de sistema igual mientras que ofrecen un rendimiento mucho más alto y rendimiento energético.
Los dispositivos LinkSwitch-TN integran un MOSFET del poder de 700 V, un oscilador, un esquema de control con./desc. simple, una fuente actual cambiada de alto voltaje, estar inquieto de la frecuencia, límite actual del ciclo-por-ciclo y el conjunto de circuitos termal del cierre sobre IC monolítico. El comienzo para arriba y el poder de funcionamiento se derivan directamente del voltaje en el perno del DREN, eliminando la necesidad de una fuente diagonal y de un conjunto de circuitos asociado en convertidores del dólar o del tiempo de retorno. El circuito completamente integrado del auto-recomienzo en el LNK304-306 limita con seguridad de potencia de salida durante condiciones de falta tales como cortocircuito o lazo abierto, reduciendo cuenta componente y coste a nivel sistema de la protección de la carga. Una fuente local proporcionada por IC permite uso de un acoplador óptico calificado no-seguridad que actúa como desplazador llano para aumentar más lejos funcionamiento de la regulación de la línea y de la carga en convertidores del dólar y del dólar-alza, si procede.

Puntos culminantes del producto

Reemplazo linear/del casquillo rentable del dropper
• Solución del convertidor del dólar de la cuenta más barata y componente
• Auto-recomienzo completamente integrado para la protección de la falta del cortocircuito y del lazo abierto – ahorra costes componentes externos
• LNK302 utiliza un regulador simplificado sin el auto-recomienzo para el coste de sistema muy bajo
• operación de 66 kilociclos con límite actual exacto – permite el 1 inductor disponible bajo costo del Mh para la corriente de salida de hasta 120 mA
• Tolerancias apretadas y variación insignificante de la temperatura
• El alto voltaje de avería de 700 V proporciona la oleada excelente de la entrada soporta
• La frecuencia que está inquieta dramáticamente reduce EMI (el DB ~10)
– minimiza coste del filtro emi
• Alta temperatura termal del cierre (mínimo de +135 °C)

Un rendimiento mucho más alto sobre el dólar discreto y soluciones pasivas

• Apoya topologías del dólar, del dólar-alza y del tiempo de retorno
• Sobrecarga termal a nivel sistema, cortocircuito de la salida y protección abierta del lazo de control
• Regulación excelente de la línea y de la carga incluso con la configuración típica
• El alto ancho de banda proporciona excitamiento rápido sin llega más allá
• La operación actual del límite rechaza la línea ondulación
• Gama de voltaje de entrada universal (85 VAC a 265 VAC)
• Límite actual incorporado y protección termal hysteretic
• Una eficacia más alta que soluciones pasivas
• Factor de mayor potencia que soluciones condensador-alimentadas
• Totalmente manufacturable en SMD

EcoSmart®- extremadamente económico de energía

• Consume típicamente solamente 50/80 mW en topología autopropulsada del dólar en 115/230 VAC de entrada sin la carga (la reacción opta)
• Consume típicamente solamente 7/12 mW en topología del tiempo de retorno con prejuicio externo en 115/230 VAC de entrada sin carga
• Comisión de la energía de California de las reuniones (la CCE), Energy Star, y requisitos de la UE

Usos

• Dispositivos y contadores de tiempo
• Conductores del LED y controles industriales
