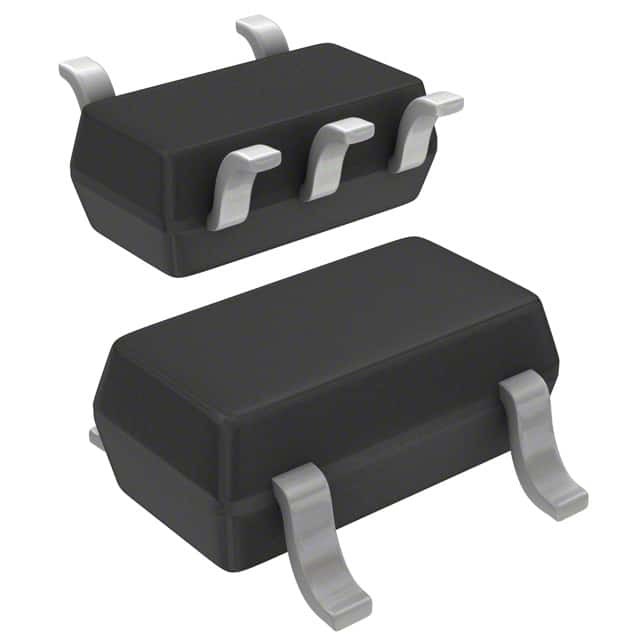

CLC1010IST5X IC OPAMP VFB 1 CIRCUITO SOT23-5 MaxLinear, Inc. Se utiliza para la obtención de información sobre el funcionamiento de los circuitos y de los circuitos.

Descripción general

Los amplificadores COMLINEAR CLC1004 (solo con desactivación), CLC1014 (solo) y CLC3004 (triple con desactivación) son amplificadores de retroalimentación de voltaje de alto rendimiento que proporcionan una ganancia de 750 MHz de 2 anchos de banda, ±0.1dB de ganancia de plano a 200MHzEste alto rendimiento supera los requisitos de la televisión de alta definición (HDTV) y otras aplicaciones multimedia.Estos amplificadores de alto rendimiento COMLINEAR también proporcionan una amplia corriente de salida para conducir múltiples cargas de video.
El COMLINEAR CLC1004, CLC1014, y CLC3004 están diseñados para operar desde fuentes de ±5V o +5V. El CLC1004 y CLC3004 ofrecen una función de activación / desactivación rápida para ahorrar energía.las salidas están en un estado de alta impedancia para permitir aplicaciones de multiplexaciónLa combinación de alta velocidad, bajo consumo de energía y excelente rendimiento de vídeo hacen que estos amplificadores sean adecuados para su uso en muchos propósitos generales.aplicaciones de alta velocidad, incluidas las aplicaciones de conducción de líneas de vídeo y de imágenes.

Características

■ 0,1 dB de aplanamiento de la ganancia a 200 MHz
■ 0,02%/0,01 ̊ de ganancia diferencial/fase
■ 750 MHz -3 dB de ancho de banda en G = 2
■ ancho de banda de señal grande de 350 MHz
■ 1,400 V/μs de velocidad de ejecución
■ ruido de voltaje de entrada de 4nV/√Hz
■ corriente de salida de 100 mA
■ 20n permite el tiempo
■ Estable para ganancias de 2 V/V o mayores
■ Completamente especificado en las fuentes de alimentación de 5 V y ± 5 V
■ CLC1004: SOT23-6 libre de Pb
■ CLC1014: SOT23-5 libre de Pb
■ CLC3004: SOIC-16 libre de Pb

Las aplicaciones

■ controladores de líneas de vídeo RGB
■ controlador de vídeo de alta definición
■ Intercambiadores de vídeo y enrutadores
■ el amortiguador ADC
■ Flutores activos
■ Los conductores de cable
■ Aplicaciones de imágenes
■ Radar/receptores de comunicaciones
