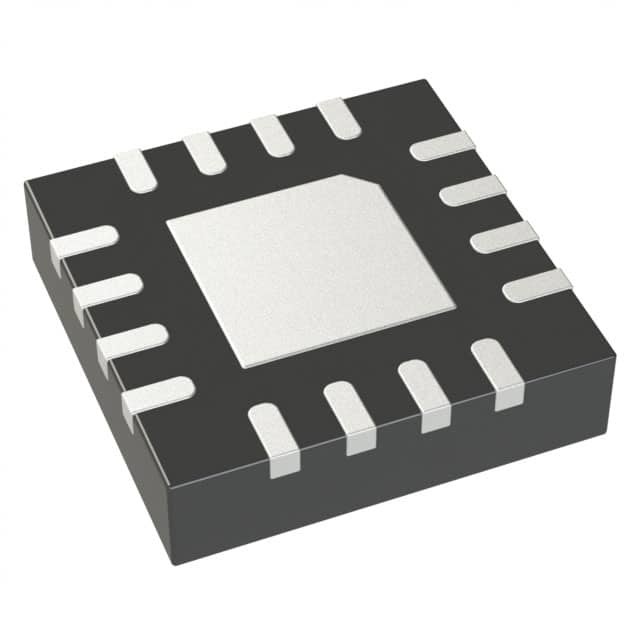

ADA4940-1ACPZ-R7 IC OPAMP DIFF 1 Circuito 16LFCSP Dispositivos analógicos Inc.

Éntreme en contacto con gratis las muestras y los vales.
Whatsapp:0086 18588475571
wechat: 0086 18588475571
skype: sales10@aixton.com
Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.
xDatos del producto
Tipo del amplificador | Diferencial | Número de circuitos | 1 |
---|---|---|---|
Tipo de salida | Diferencial | Velocidad de subida | 95V/µs |
Producto del ancho de banda del aumento | - | -3db ancho de banda | 260 megaciclos |
Actual - prejuicio entrado | µA 1,1 | Voltaje - compensación entrada | µV 60 |
Actual - fuente | 1.25mA | Actual - salida/canal | 46 mA |
Voltaje - palmo de la fuente (minuto) | 3 V | Voltaje - palmo de la fuente (máximo) | 7 V |
Temperatura de funcionamiento | -40°C ~ 125°C | Tipo de montaje | Montura de la superficie |
Envase / estuche | 16-VFQFN expuso el cojín, CSP | Paquete de dispositivos del proveedor | 16-LFCSP-VQ (3x3) |
Puede marcar los productos que necesita y comunicarse con nosotros en el tablero de mensajes.
Part Number | Description | |
---|---|---|
ADA4940-1ACPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4932-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4950-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4930-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4932-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4939-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4930-1SCPZ-EPR7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4850-2YCPZ-RL7 | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
ADA4930-1SCPZ-EPR2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4940-1ACPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4927-1YCPZ-R7 | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
ADA4930-1YCPZ-R7 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4927-1YCPZ-R2 | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
ADA4940-1ACPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4850-2YCPZ-RL | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
ADA4932-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4950-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4927-1YCPZ-RL | IC OPAMP CFA 1 CIRCUIT 16LFCSP | |
ADA4930-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4930-1SCPZ-EPRL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4850-2YCPZ-R2 | IC OPAMP VFB 2 CIRCUIT 16LFCSP | |
ADA4939-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4939-1YCPZ-RL | IC OPAMP DIFF 1 CIRCUIT 16LFCSP | |
ADA4950-1YCPZ-R2 | IC OPAMP DIFF 1 CIRCUIT 16LFCSP |
Descripción de producto
Detalles del producto
Descripción general
Los ADA4940-1/ADA4940-2 son amplificadores de bajo ruido y baja distorsión con un consumo de energía muy bajo.convertidores analógico-digitales (ADC) SAR y sigma-delta (Σ-Δ) de alto rendimiento con resoluciones de hasta 16 bits desde dc a 1 MHz en sólo 1El nivel ajustable del voltaje de modo común de salida permite que el ADA4940-1/ADA4940-2 coincida con el voltaje de modo común de entrada de múltiples ADC.El bucle de retroalimentación de modo común interno proporciona un equilibrio de salida excepcional, así como la supresión de los productos de distorsión armónica de orden par.
Características
Ancho de banda de señal pequeño: 260 MHzPotencia ultrabaja 1,25 mA
Distorsión armónica muy baja
-122 dB de THD a 50 kHz
-96 dB de THD a 1 MHz
Ruido de baja tensión de entrada: 3,9 nV/√Hz
0.35 mV de tensión máxima de desplazamiento
Productos equilibrados
Tiempo de estabilización hasta el 0,1%: 34 ms
Puesta en marcha del sistema: -VS + 0,1 V a +VS − 0,1 V
Válvula de salida ajustable de modo común
Fuentes de alimentación flexibles: de 3 V a 7 V (LFCSP)
Desactivar el pin para reducir el consumo de energía
ADA4940-1 está disponible en paquetes LFCSP y SOIC
Especificaciones
Atributo | Valor del atributo |
---|---|
Fabricante | Dispositivos analógicos |
Categoría de productos | Amplificador de instrumentos |
Fabricante | Dispositivos analógicos Inc. |
Categoría de productos | Amplificadores diferenciales |
RoHS | Detalles |
Número de canales | 1 Canal |
GBP-Ganancia-Ancho de banda-Producto | 260 MHz |
Tasa de reducción de las pérdidas | 95 V/us |
CMRR-Common-Mode-Rejection-Ratio (Ratio de rechazo en modo común) | 86 dB |
El valor de las emisiones de CO2 de las emisiones de CO2 de los motores de combustión renovables | - 1,1 uA |
Voltagem de entrada y de salida | 0.06 mV |
Válvula de alimentación | 7 V |
Válvula de alimentación | 3 V |
Corriente de suministro de funcionamiento | 1.25 mA |
Temperatura máxima de funcionamiento | + 125 C |
Temperatura mínima de funcionamiento | - 40 ° C. |
Estilo de montaje | DSM/SMT |
Cuadro de paquete | El LFCSP-16 |
Embalaje | El rollo |
Marca del producto | Dispositivos analógicos |
Ganancia-V-V | 1 V/V |
Resistencia máxima de entrada | 50 mOhms |
Producto | Amplificadores diferenciales |
La relación entre el suministro de energía y el rechazo de PSRR | 90 dB |
Serie | ADA4940-1 (en inglés) |
Tiempo de liquidación | 34 ns |
Parte del fabricante | Descripción | Fabricante | Comparar |
ADA4940-1ACPZ-R2 y sus componentes Circuitos de amplificadores |
El conductor de ADC de potencia ultrabaja y baja distorsión | Dispositivos analógicos Inc | ADA4940-1ACPZ-R7 frente a ADA4940-1ACPZ-R2 |
ADA4940-1ACPZ-RL (en inglés) Circuitos de amplificadores |
El conductor de ADC de potencia ultrabaja y baja distorsión | Dispositivos analógicos Inc | ADA4940-1ACPZ-R7 frente a ADA4940-1ACPZ-RL |
Descripciones
Amplificador diferencial de circuito 1 Diferencial 16-LFCSP-VQ (3x3)
El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto invernadero.
Amplificadores diferenciales con distorsión ultra baja y baja Pwr
