Descripción

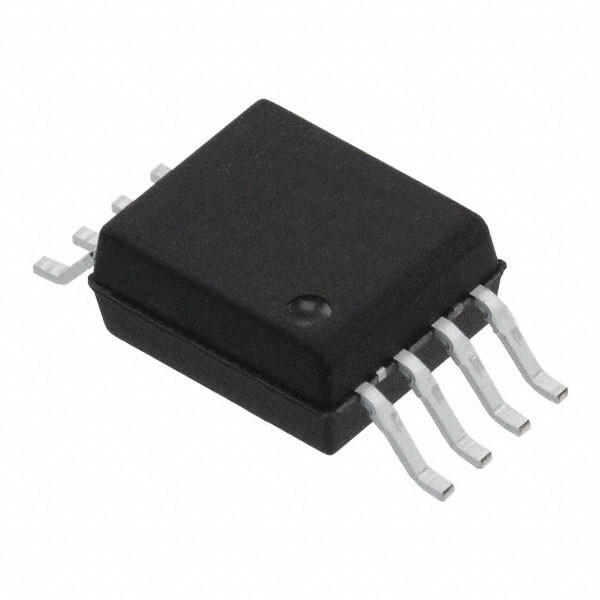

Los amplificadores de aislamiento ACPL-C79B/C79A/C790 están diseñados para la detección de corriente y voltaje en convertidores electrónicos de potencia en aplicaciones que incluyen motores de propulsión y sistemas de energía renovable.En una implementación típica de motor de accionamiento, la corriente fluye a través de una resistencia externa y la caída de voltaje analógica resultante es detectada por el amplificador de aislamiento.Un voltaje de salida diferencial que es proporcional a la corriente se crea en el otro lado de la barrera de aislamiento óptico.

Características

• ± 0,5% de alta precisión de ganancia (ACPL-C79B)
• 50 ppm/°C Baja deriva de ganancia
• 0,4 mV de voltaje de entrada
• 0,05% Excelente linealidad
• 62 dB SNR
• Ancho de banda de 200 kHz
• Amplio rango de alimentación de 3 V a 5,5 V para el lado de salida
• Rango de temperaturas de funcionamiento de 40°C a 105°C
• Tecnología avanzada del convertidor A/D Sigma-Delta (­­∆)
• Amplificador de aislamiento totalmente diferencial
• 15 kV/μs Imunidad transitoria de modo común
• Paquete SO-8 de extensión compacto y autoinsertado
• Seguridad y aprobaciones reglamentarias:
 Tensión máxima de aislamiento de trabajo
¢ UL 1577: 5000 Vrms/1min de doble protección
¢ CSA: Aviso de aceptación del componente #5

Aplicaciones

• Detección de corriente y tensión en accionamientos de motor AC y servomotor
• Inversores de energía solar, invertidores de aerogeneradores
• Control de procesos industriales
• Sistemas de adquisición de datos
• Aislamiento de señal de la fuente de alimentación
• Aislamiento de señal analógica de propósito general
• Sustitución de los transductores tradicionales de corriente
