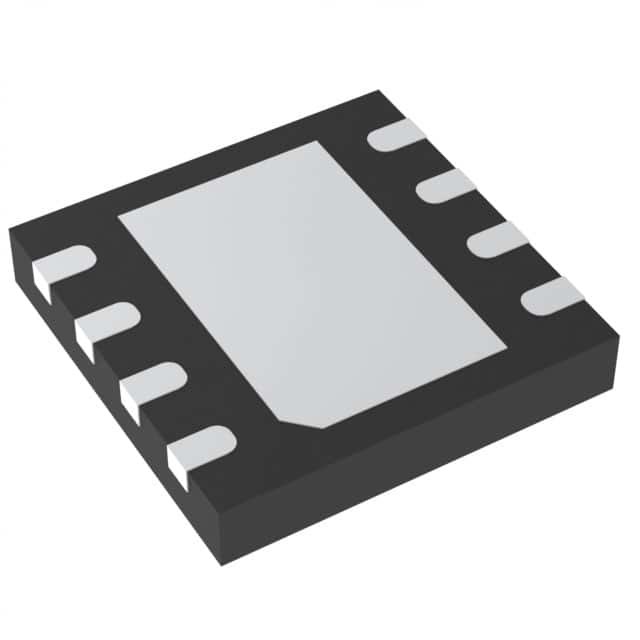

ADA4500-2ACPZ-R7 IC OPAMP GP 2 Circuito 8LFCSP Dispositivos analógicos Inc.

Descripción general

El AD8546 y el AD8548 son amplificadores de alta impedancia de entrada de doble y cuádruple micropower optimizados para aplicaciones de baja potencia y amplio rango de voltaje de suministro de operación.
La función AD8546/AD8548 de entrada/salida de carril a carril (RRIO) proporciona un mayor rango dinámico para conducir los convertidores de datos de baja frecuencia,haciendo que estos amplificadores sean ideales para la ganancia de corriente continua y el amortiguamiento de los extremos delanteros del sensor o fuentes de entrada de alta impedancia utilizadas en sensores o transmisores inalámbricos o remotos.
La especificación de corriente de alimentación baja (22 μA) del AD8546/AD8548 en un amplio rango de voltaje de funcionamiento de 2,7 V a 18 V o de dos fuentes de alimentación (±1,5 V).35 V a ± 9 V) hace que estos amplificadores sean útiles para una variedad de, aplicaciones portátiles, tales como ECG, monitores de pulso, medidores de glucosa, detectores de humo y fuego, monitores de vibración y sensores de batería de respaldo.

Características

Microalimentación a alta tensión: 22 μA como máximo
Corriente de inclinación de entrada baja: 20 pA como máximo
Producto de ancho de banda de ganancia: 240 kHz
Velocidad de deslizamiento: 80 V/ms
Gran aumento de tensión de la señal: 110 dB como mínimo
Función de alimentación única: de 2,7 V a 18 V
Función de doble alimentación: ±1,35 V a ±9 V
Estabilidad de las ganancias unitarias

Las aplicaciones

Equipo médico portátil
Sensores remotos
Los demás aparatos para la fabricación de equipos para la fabricación de máquinas de la partida 8418
Monitores de corriente
Los conductores de bucle de 4 a 20 mA
Cambio de nivel/buffer
