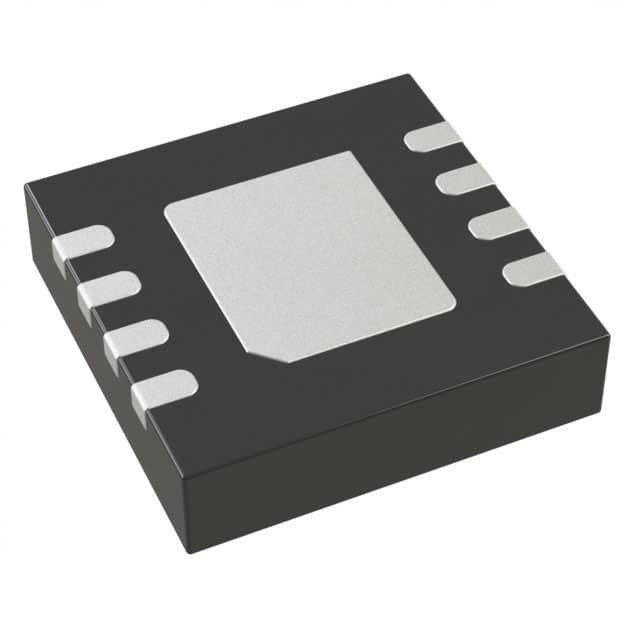

AD8137YCPZ-REEL7 IC OPAMP DIFF 1 CIRCUITO 8LFCSP Dispositivos analógicos Inc.

Descripción general

El AD8137 es un controlador diferencial de bajo costo con una salida de tren a tren que es ideal para conducir ADC de 12 bits en sistemas sensibles a la potencia y el costo.y su arquitectura interna de retroalimentación de modo común permite que su voltaje de salida de modo común sea controlado por el voltaje aplicado a un pinEl bucle de retroalimentación interna también proporciona salidas inherentemente equilibradas, así como la supresión de productos de distorsión armónica de orden uniforme.Las configuraciones de ganancia totalmente diferenciales y de extremo único a diferencial se realizan fácilmente con el AD8137Las redes de retroalimentación externas que consisten en cuatro resistencias determinan la ganancia de circuito cerrado del amplificador.
El AD8137 se fabrica en el proceso XFCB de segunda generación patentado por Analog Devices, lo que le permite lograr altos niveles de rendimiento con un consumo de energía muy bajo.
El AD8137 está disponible en el pequeño paquete SOIC de 8 plomo y 3 mm × 3 mm LFCSP. Está calificado para operar en el rango de temperatura industrial extendido de -40 ° C a +125 ° C.

Características

Completamente diferencial
Extremadamente baja potencia con función de apagado
2.6 mA corriente de alimentación en reposo @ 5 V
450 μA en modo apagado @ 5 V
Alta velocidad
Se trata de una señal de gran frecuencia de 110 MHz con ancho de banda de 3 dB @ G = 1
Velocidad de ejecución de 450 V/μs
Rendimiento SFDR de 12 bits @ 500 kHz
Tiempo de sedimentación rápido: 100 ns hasta el 0,02%
Válvula de entrada de baja tensión de desplazamiento: ±2,6 mV máximo
Corriente de desplazamiento de entrada baja: 0,45 μA máximo
Input y salida diferenciales
Diferencial a diferencial o de extremo único a diferencial
operación
Producción de tren a tren
Válvula de salida ajustable de modo común
Ganancia ajustable desde el exterior
Amplio rango de tensión de alimentación: de 2,7 V a 12 V
Disponible en paquete SOIC pequeño

Las aplicaciones
Conductores de ADC de 12 bits
Instrumentación portátil
Aplicaciones con batería
Conversores de un solo extremo a diferencial
Filtros activos diferenciales
Los demás aparatos
Los cambios de nivel
