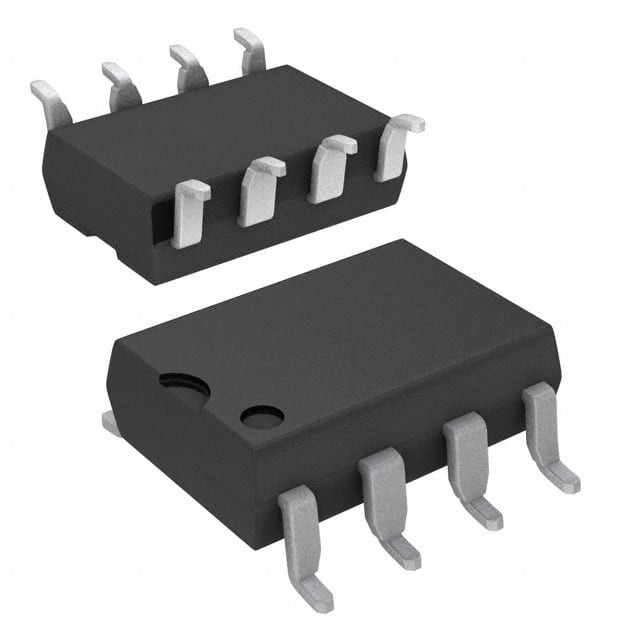

ACPL-7900-500E IC OPAMP aislamiento 1 CIRC 8DIPGW Broadcom Limited

Descripción

Los amplificadores de aislamiento ACPL-790B/790A/7900 fueron diseñados para la detección de corriente y voltaje en convertidores de potencia electrónicos en aplicaciones que incluyen motores de propulsión y sistemas de energía renovable.En una implementación típica de motor de accionamiento, la corriente fluye a través de una resistencia externa y la caída de voltaje analógica resultante es detectada por el amplificador de aislamiento.Un voltaje de salida diferencial que es proporcional a la corriente se crea en el otro lado de
la barrera de aislamiento óptico

Características

±0,5% Alta exactitud de ganancia (ACPL-790B)
-50 ppm/°C Baja deriva de ganancia
0.6 mV Voltado de entrada de compensación
0.05% Excelente linealidad
60 dB SNR
Ancho de banda de 200 kHz
3 V a 5,5 V de amplio rango de suministro para el lado de salida
Rango de temperatura de funcionamiento de -40° C a +105° C
Tecnología avanzada del convertidor A/D Sigma-Delta
Amplificador de aislamiento totalmente diferencial
Imunidad transitoria de modo común de 15 kV/s
Paquete DIP-8 compacto y autoinsertado
Seguridad y aprobaciones reglamentarias (en trámite):
 Tensión máxima de aislamiento de trabajo
¢ UL 1577: 5000 Vrms/1 min de doble protección
¢ CSA: Aviso de aceptación del componente #5

Aplicaciones

Detección de corriente/voltaje en accionamientos de motor AC y servomotor
Inversores de energía solar, invertidores de aerogeneradores
Control de procesos industriales
Sistemas de adquisición de datos
Aislamiento de la señal de la fuente de alimentación
Aislamiento de señal analógica de propósito general
Sustitución de transductores de corriente tradicionales
