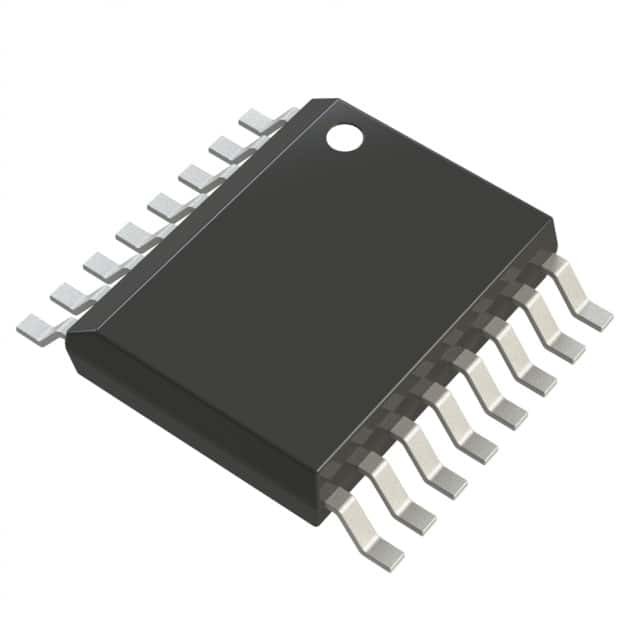

LT6222CGN#PBF IC OPAMP GP 4 CIRCUITO 16SSOP Dispositivos analógicos Inc.

Descripción

Los amplificadores LT® 6220/LT6221/LT6222 son amplificadores operativos de entrada y salida de alta velocidad de tren a tren, de bajo consumo, de un solo / doble / cuádruple, con un excelente rendimiento de CC.El LT6220/LT6221/LT6222 presenta una corriente de suministro reducida, menor voltaje de desplazamiento de entrada, menor corriente de desviación de entrada y mayor ganancia de CC que otros dispositivos con ancho de banda comparable.

Características

■ Producto de ancho de banda: 60 MHz
■ El rango de modo común de entrada incluye ambos carriles
■ Los cambios de producción de ferrocarril a ferrocarril
■ Baja corriente quiescente: 1 mA máximo
■ Tensión de entrada de desplazamiento: 350 μV máximo
■ Corriente de inclinación de entrada: 150nA máximo
■ Amplio rango de alimentación: de 2,2 V a 12,6 V
■ Corriente de salida grande: 50 mA Tipo
■ Ruido de baja tensión: 10nV√Hz
■ Velocidad de giro: 20 V/μs
■ Rechazo del modo común: 102 dB
■ Rechazo de la fuente de alimentación: 105 dB
■ Ganancia en bucle abierto: 100 V/mV Tipo
■ Rango de temperaturas de funcionamiento: de 40°C a 85°C
■ Single en el SO de 8 pines y el SO de 5 pines de perfil bajo de 1 mm^{- ¿ Qué?}Envases
■ doble en los paquetes SO de 8 pines y DFN (3 mm x 3 mm)
■ Cuad en el paquete SSOP de 16 pines

Las aplicaciones

■ Procesamiento de señales de baja tensión y alta frecuencia
■ Convertidores de A/D de conducción
■ Amplificadores de amortiguador de tren a tren
■ Filtros activos
■ Amplificadores de vídeo
■ Amplificadores de detección de corriente rápida
