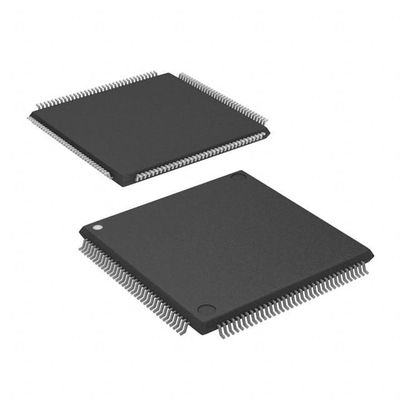

CY7C09569V-83AXC IC SRAM 576KBIT PARALÉL 144TQFP Cypress Semiconductor Corp. y sus subsidiarios

Descripción funcional

Los CY7C008/009 y CY7C018/019 son CMOS 64K de baja potencia, 128K x 8/9 RAM estática de doble puerto.Los dispositivos incluyen diversos sistemas de arbitraje para manejar situaciones en las que varios procesadores acceden a la misma pieza de datos.Se proporcionan dos puertos que permiten un acceso independiente y asíncrono para leer y escribir a cualquier ubicación en la memoria.Los dispositivos se pueden utilizar como RAM estáticas de 8/9 bits o múltiples dispositivos pueden combinarse para funcionar como una RAM estática de 16/18 bits o más grande.

Características

• Células de memoria verdaderas de doble puerto que permiten el acceso simultáneo de la misma ubicación de memoria
• 64K x 8 organizaciones (CY7C008)
• organización de 128K x 8 (CY7C009)
• 64K x 9 organizaciones (CY7C018)
• 128K x 9 organizaciones (CY7C019)
• CMOS de 0,35 micras para una velocidad/potencia óptima
• Acceso de alta velocidad: 12[1]/15/20 ns
• Baja potencia de operación
¢ Activo: CCI = 180 mA (típico)
¢ En modo de espera: ISB3 = 0,05 mA (típico)
• Funcionamiento totalmente asíncrono
• Apagado automático
• Bus de datos ampliable a 16/18 bits o más utilizando el chip Master/Slave select cuando se utiliza más de un dispositivo
• Lógica de arbitraje en el chip
• Se incluyen semáforos para permitir el apretón de manos del software entre puertos
• Banderas de los TNI para la comunicación puerto a puerto
• Dispone de doble chip
• Seleccione el pin para maestro o esclavo
• Intervalos de temperatura comerciales e industriales
• Disponible en paquetes TQFP de 100 pines; disponible en paquetes libres de Pb
