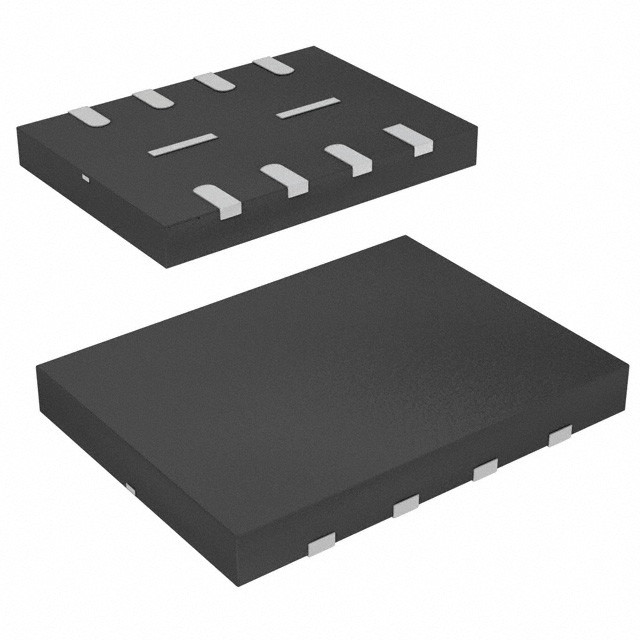

W25Q16DWUUIG IC FLASH 16MBIT SPI/QUAD 8USON Winbond Electrónica

Descripción general

La memoria flash serie W25Q16DW (16M-bit) proporciona una solución de almacenamiento para sistemas con espacio, pines y potencia limitados.La serie 25Q ofrece flexibilidad y rendimiento mucho más allá de los dispositivos Serial Flash ordinariosSon ideales para sombrear el código a la RAM, ejecutar el código directamente desde Dual/Quad SPI (XIP) y almacenar voz, texto y datos.Fuente de alimentación de 95 V con un consumo de corriente tan bajo como 4mA activo y 1μA para apagadoTodos los dispositivos se ofrecen en paquetes de ahorro de espacio.
La matriz W25Q16DW está organizada en 8.192 páginas programables de 256 bytes cada una. Se pueden programar hasta 256 bytes a la vez.grupos de 128 (32KB borrar bloque)El W25Q16DW tiene 512 sectores borrables y 32 bloques borrables respectivamente.Los pequeños sectores de 4KB permiten una mayor flexibilidad en las aplicaciones que requieren almacenamiento de datos y parámetros. (véase la figura 2.)
El W25Q16DW admite la Interfaz Periférica Serial (SPI) estándar, la I/O Dual/Quad SPI, así como la Interfaz Periférica Quad (QPI) de ciclo de instrucciones de 2 relojes: Reloj Serial, Chip Select,Los datos de serie I/O0 (DI), I/O1 (DO), I/O2 (/WP) y I/O3 (/HOLD). SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O and QPI instructionsEstas velocidades de transferencia pueden superar las memorias Flash paralelas asíncronas estándar de 8 y 16 bits.El modo de lectura continua permite un acceso eficiente a la memoria con tan solo 8 horas de instrucción para leer una dirección de 24 bits, lo que permite un verdadero funcionamiento XIP (ejecutar en el lugar).
Un pin de retención, pin de protección de escritura y protección de escritura programable, con control de matriz superior o inferior, proporcionan una mayor flexibilidad de control.el dispositivo admite la identificación del fabricante y del dispositivo según el estándar JEDEC, un número de serie único de 64 bits y cuatro registros de seguridad de 256 bytes.

Características

• Familia de memorias SpiFlash
¢ W25Q16DW: 16M-bit / 2M-byte (2,097,152)
¢ SPI estándar: CLK, /CS, DI, DO, /WP, /Hold
¢ SPI doble: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Cuad SPI: CLK, /CS, IO0, IO1, IO2, IO3
¢ QPI: CLK, /CS, IO0, IO1, IO2, IO3
• Flash en serie de mayor rendimiento
Los relojes SPI estándar/dual/quad de 104 MHz
¢ 208/416MHz equivalente Dual/Quad SPI
Rate de transferencia continua de datos de 50 MB/s
Más de 100.000 ciclos de borrado/programación
¢ Retención de datos durante más de 20 años
• Modo de lectura continua eficiente y QPI
Lectura continua con 8/16/32/64-Byte Wrap
Sólo 8 relojes para dirigir la memoria
¢ Interfaz Quádruple Periférica (QPI) disminuye
gastos generales de instrucción
Permite el funcionamiento verdadero de XIP (ejecutar en el lugar)
Superó el rendimiento de X16 Parallel Flash
• Baja potencia, amplio rango de temperaturas
Alimentación única de 1,65 a 1,95 V
️ 4mA de corriente activa, < 1μA apagado (típico)
Rango de funcionamiento de -40°C a +85°C
• Arquitectura flexible con sectores de 4KB
¢ Borrado de sector uniforme (4K-bytes)
Borrado de bloques uniforme (32K y 64K bytes)
Programación de 1 a 256 bytes por página programable
️ Borrar/Suspendir y reanudar el programa
• Características avanzadas de seguridad
Protección de escritura de software y hardware
Protección de la matriz de complemento superior/inferior de 4KB
¢ Bloqueo de la fuente de alimentación y protección OTP
Identificador único de 64 bits para cada dispositivo
Registros de seguridad de 4X256-Bytes con cerraduras OTP
Bits de registro de estado volátiles y no volátiles
• Envases que ahorran espacio
¢ 8 pines SOIC 150/208-mil
¢ WSON de 8 almohadillas 6x5-mm, USON 4x3-mm

¢ 16 pines SOIC 300 millas
¢ Contacto con Winbond para KGD y otras opciones
