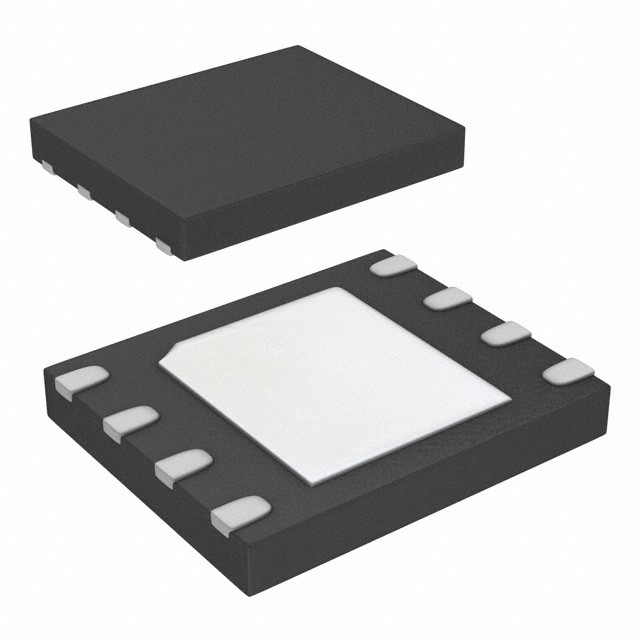

IS25LP064A-JLLE IC FLASH 64MBIT SPI/QUAD 8WSON ISSI, Solución de silicio integrado Inc.

Descripción general

El IS25LQ020/040 es una memoria flash de interfaz periférica serial (SPI) de 2 Mbit / 4 Mbit, que proporciona una sola salida, doble o cuádruple.Los dispositivos están diseñados para soportar una frecuencia de flujo de 33 MHz en modo de lectura normal., y 104 MHz en lectura rápida (la salida Quad es de 100MHz), la más rápida de la industria.Operaciones de borrado y programaciónLos dispositivos se pueden programar en los programadores EPROM estándar.

Características

• Función de suministro único de energía
- Rango de baja tensión: 2,3 V - 3,6 V
• Organización de la memoria
- IS25LQ020: 256K x 8 (2 Mbit)
- IS25LQ040: 512K x 8 (4 Mbit)
• Arquitectura de sectores/bloques más rentable
- 2Mb / 4Mb: Sectores uniformes de 4KByte / dieciséis bloques uniformes de 64KByte
• Interfaz periférica en serie (SPI) compatible
- Soporta salida única, doble o cuádruple
- Soporta los modos SPI 0 y 3
- Frecuencia máxima de reloj de 33 MHz para lectura normal
- Frecuencia máxima de reloj de 104 MHz para lectura rápida
- equivalente de la frecuencia de reloj máxima de 208 MHz
- Cuad SPI equivalente a la frecuencia de reloj máxima de 400 MHz
• Operación del programa de bytes
- Típicamente 10 US/Byte
• Programa de páginas (hasta 256 bytes)
- Máximo de 0,7 ms por programa de página
• Operación de borrado de sector, bloque o chip
- Borrado del sector (4KB) → 150ms (tipo)
- Borrado de bloque (64KB) → 500ms (tipo)
- Borrar el chip → 0.5s (2Mb)
- Borrar el chip → 1s (4Mb)
• Bajo consumo energético
- Máximo 12 mA de corriente activa de lectura
- Máximo 20 mA de corriente de programación/borrado
- Corriente de espera máxima de 50 uA
• Protección contra escritura en el hardware
- Proteger y desproteger el dispositivo de la operación de escritura mediante Protección de escritura (WP#) Pin
• Protección de escritura de software
- Los bits Block Protect (BP3, BP2, BP1, BP0) permiten configurar parte o la totalidad de la memoria como solo lectura
• Alta resistencia del producto
- 100 000 ciclos de programación/borrado garantizados por sector
- Retención de datos durante un mínimo de 20 años
• Estándar industrial de fijación y embalaje
- El SOIC de 8 pines 208mil
- El SOIC de 8 pines es de 150 mil
- 8 pines VVSOP 150 millas
- WSON de 8 pines (5x6 mm)
- USON de 8 pines (2x3 mm)
- KGD (Fábrica de llamadas)
- Envase sin plomo (sin Pb)
- Disponible en los rangos de temperatura del automóvil
• Información adicional de seguridad de 256 bytes en un área programable por tiempo (OTP)
• Función de protección especial
- Función de protección de seguridad (apéndice 1)
- Función de desbloqueo del sector (apéndice
