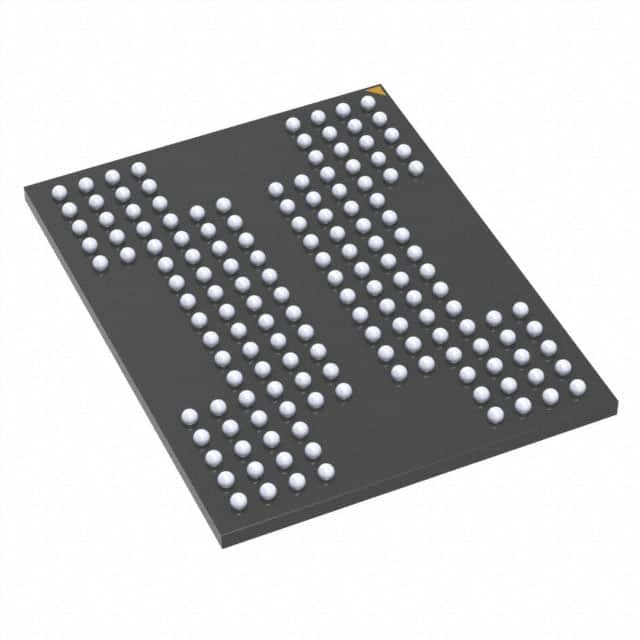

MT29F512G08CKCABH7-6:A TR IC FLASH 512GBIT PAR 152TBGA Micron Technology Inc. Se trata de una empresa de tecnología basada en la tecnología de la tecnología de la información.

Descripción general

Los dispositivos flash Micron NAND incluyen una interfaz de datos asincrónica para operaciones de E/S de alto rendimiento.Hay cinco señales de control utilizadas para implementar la interfaz de datos asyn chronous: CE#, CLE, ALE, WE# y RE#. Las señales adicionales controlan la protección de escritura del hardware (WP#) y monitorean el estado del dispositivo (R/B#).

Características

• Interfaz NAND Flash abierta (ONFI) compatible con el punto 2.2
• Tecnología de células de múltiples niveles (MLC)
• Organizaciones
️ Tamaño de página x8: 8640 bytes (8192 + 448 bytes)
️ Tamaño del bloque: 256 páginas (2048K + 112K bytes)
Tamaño del avión: 2 aviones x 2048 bloques por avión
¢ Tamaño del dispositivo: 64 GB: 4096 bloques;
128 GB: 8192 bloques;
256 GB: 16 384 bloques;
512Gb: 32 786 bloques
• Rendimiento de E/S sincrónico
¢ Hasta el modo de sincronización 5
La velocidad del reloj: 10ns (DDR)
¢ Rendimiento de lectura/escritura por pin: 200 MT/s
• Rendimiento de E/S asíncrono
¢ Hasta el modo de sincronización asíncrona 5
¿Qué quieres decir?
TRC/tWC: 20ns (MIN)
• Rendimiento de la matriz
¢ Lectura de la página: 50 μs (MAX)
Página del programa: 1300 μs (TYP)
Bloqueo de borrado: 3 ms (TYP)
• Rango de tensión de funcionamiento
VCC: 2.7V 3.6V
VCCQ: 1,7 V1,95 V, 2,7 V3,6 V
• Conjunto de comandos: Protocolo ONFI NAND Flash
• Conjunto de comandos avanzados
El caché del programa
Leer secuencialmente la caché
Leer la caché al azar
¢ Modo programable de una sola vez (OTP)
Comando de varios planos
Las operaciones con múltiples LUN
Leer el identificador único
– Copyback
• El primer bloque (dirección del bloque 00h) es válido cuando se envía
Para el ECC mínimo requerido, véase
Gestión de errores (página 109).
• Se requiere RESET (FFh) como primer comando después del encendido
En el
• El byte de estado de operación proporciona un método de software para
Detección
¢ Finalización de la operación
Condición de aprobación o de rechazo
El estado de protección de escritura
• Las señales de estroboscopo de datos (DQS) proporcionan un método de hardware
para la sincronización de datos DQ en el sistema sincrónico
Interfaz
• Operaciones de copia de seguridad soportadas dentro del avión
de la que se leen los datos
• Calidad y fiabilidad
¢ Conservación de los datos: 10 años
¢ Durabilidad: 5000 ciclos de programación/borrado
• Temperatura de funcionamiento:
️ Comercial: de 0°C a +70°C
Industriales (IT): de 40 oC a + 85 oC
• Paquete
¢ LGA de 52 almohadillas
¢ TEP de 48 pines
– 100-ball BGA
