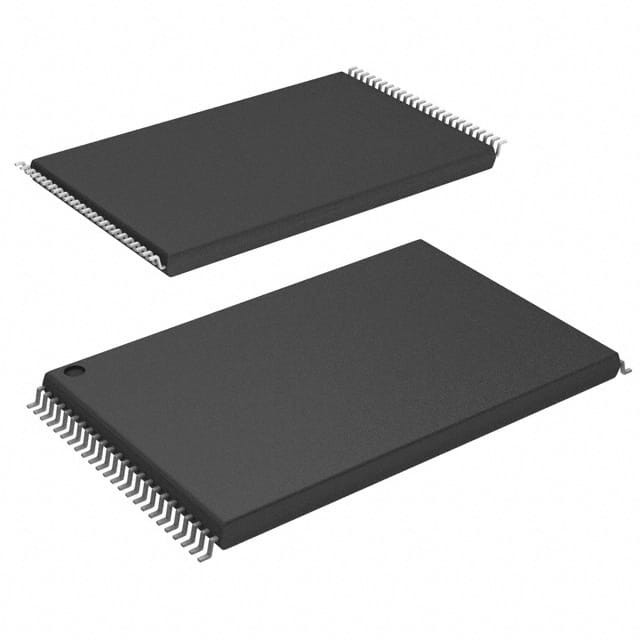

S29GL064S70TFI040 IC FLASH 64MBIT PARALLEL 48TSOP Tecnologías Infineon

Descripción general

La familia de dispositivos S29GL-N es una memoria flash de potencia única de 3,0 voltios fabricada con tecnología MirrorBit de 110 nm. El S29GL064N es un dispositivo de 64 Mb organizado en 4,194,304 palabras o 8,388El S29GL032N es un dispositivo de 32 Mb organizado en 2,097, 152 palabras o 4,194Dependiendo del número de modelo, los dispositivos tienen solo un bus de datos de 16 bits de ancho, o un bus de datos de 16 bits de ancho que también puede funcionar como un bus de datos de 8 bits de ancho utilizando la entrada BYTE #.Los dispositivos se pueden programar en el sistema host o en los programadores EPROM estándar.

Características distintivas

Ventajas arquitectónicas
■ Función de suministro de energía único
■ Fabricado con tecnología de proceso MirrorBit de 110 nm
■ Región del sector del silicio seguro
Sector de 128 palabras/256 bytes para una identificación permanente y segura mediante un número de serie electrónico aleatorio de 8 palabras/16 bytes, accesible mediante una secuencia de comandos
Programado y bloqueado en la fábrica o por el cliente
■ Arquitectura sectorial flexible
64 Mb (modelos de sector uniformes): ciento veintiocho 32 Kword (64 KB) sectores
64 Mb (modelos del sector de arranque): ciento veintisiete 32 Kword (64 KB) sectores + ocho 4Kword (8KB) sectores de arranque
32 Mb (modelos sectoriales uniformes): 64 sectores de 32Kword (64 KB)
32 Mb (modelos de sector de arranque): Sesenta y tres sectores de 32Kword (64 KB) + ocho sectores de arranque de 4Kword (8 KB)
■ Control versátil/OTM mejorado
Todos los niveles de entrada (dirección, control y niveles de entrada DQ) y salidas están determinados por la tensión en la entrada VIO.
■ Compatibilidad con las normas JEDEC
Proporciona compatibilidad con el software para flash de fuente de alimentación única, y una protección superior contra la escritura inadvertida
■ 100.000 ciclos de borrado típicos por sector
■ 20 años de retención de datos

Características de rendimiento

■ Alto rendimiento
Tiempo de acceso de 90 ns
¢ Buffer de lectura de páginas de 8 palabras/16 bytes
Tiempo de lectura de la página 25 ns
Buffer de escritura de 16 palabras/32 bytes que reduce el tiempo de programación general para las actualizaciones de varias palabras

■ Bajo consumo energético

¢ 25 mA corriente de lectura inicial típica, 1 mA corriente de lectura típica de página
️ 50 mA de corriente de borrado/programa típica
1 μA de corriente en modo de espera
■ Opciones de paquetes
¢ TEP de 48 pines
– 56-pin TSOP
– 64-ball Fortified BGA
BGA de 48 bolas de tono fino

Características de software y hardware

■ Las características del software
Protección de sectores avanzada: ofrece protección de sectores persistente y protección de sectores de contraseñas
Suspender y reanudar el programa: leer otros sectores antes de completar la operación de programación
- Borrar Suspender y reanudar: leer/programar otros sectores antes de que se complete una operación de borrado
Los datos # de la encuesta y los bits de cambio proporcionan el estado
CFI (Common Flash Interface) compatible: permite al sistema host identificar y acomodar varios dispositivos flash
El comando de desbloqueo del programa de bypass reduce el tiempo de programación de palabras múltiples
■ Características del hardware
La entrada WP#/ACC acelera el tiempo de programación (cuando se aplica alto voltaje) para un mayor rendimiento durante la producción del sistema.Protege el primer o último sector independientemente de la configuración de protección de sector en los modelos de sector uniformes
Intro de reinicio de hardware (RESET#) reinicia el dispositivo
La salida Ready/Busy# (RY/BY#) detecta la finalización del ciclo de programa o borrado.
