La tecnología de microchip de SST25VF020B-80-4I-SAE-T IC FLASH 2MBIT SPI 80MHZ 8SOIC

Descripción del producto

La serie 25 de la familia Serial Flash cuenta con una interfaz compatible con SPI de cuatro cables que permite una baja edad de paquete de número de pines que ocupa menos espacio en la placa y, en última instancia, reduce los costos totales del sistema.Los dispositivos SST25VF020B están mejorados con una frecuencia de funcionamiento mejorada y un consumo de energía aún menorLas memorias flash serie SST25VF020B SPI se fabrican con la tecnología CMOS SuperFlash de alto rendimiento patentada por SST.El diseño de la célula de puerta dividida y el inyector de túnel de óxido grueso alcanzan una mayor fiabilidad y fabricabilidad en comparación con los enfoques alternativos.

Las características:

• Operaciones de lectura y escritura de un solo voltaje
¥ 2,7-3,6 V
• Arquitectura de interfaz en serie
¢ Compatible con SPI: modo 0 y modo 3
• Frecuencia del reloj de alta velocidad
Hasta 80 MHz
• Confiabilidad superior
Resistencia: 100.000 ciclos (típico)
¢ Retención de datos durante más de 100 años
• Bajo consumo energético:
¢ Corriente de lectura activa: 10 mA (típica)
️ Corriente de espera: 5 μA (típica)
• Capacidad de borrado flexible
Sectores uniformes de 4 KByte
Bloques de superposición uniformes de 32 KByte
Bloques de superposición uniformes de 64 KByte
• Programa de borrado rápido y byte:
Tiempo de borrado del chip: 35 ms (típico)
Tiempo de borrado del sector/bloqueo: 18 ms (típico)
Tiempo de byte-programa: 7 μs (típico)
• Programación de incremento automático de direcciones (AAI)
¢ Reducir el tiempo total de programación del chip sobre las operaciones de Byte-Program
• Detección del final del texto
El software de encuesta del bit BUSY en el Registro de estado
Lectura del estado ocupado en el pin SO en modo AAI
• Mantenga el pin (HOLD#)
Suspende una secuencia en serie en la memoria
sin deseleccionar el dispositivo
• Protección de escritura (WP#)
Activar/desactivar la función de bloqueo del registro de estado
• Protección de escritura de software
Escribir protección a través de bits de protección de bloque en el registro de estado
• Rango de temperatura
️ Comercial: de 0°C a +70°C
-40°C a +85°C en el sector industrial
• Los paquetes disponibles

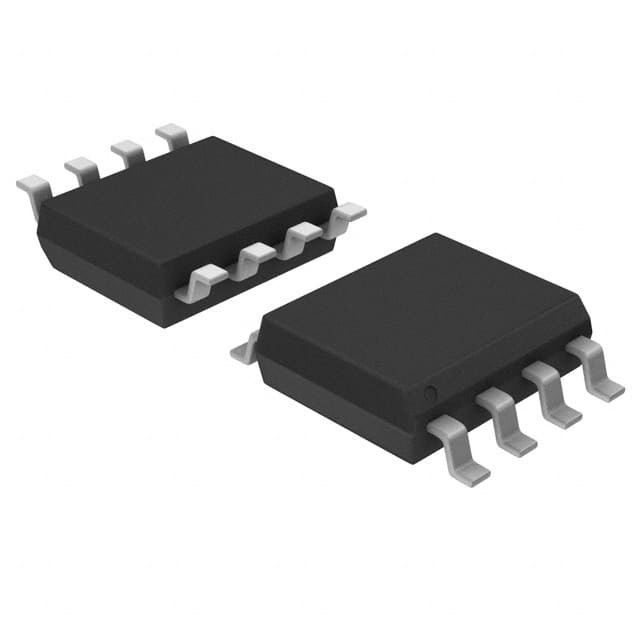

- SOIC de 8 plomo (150 ml)
WSON de 8 contactos (6 mm x 5 mm)
• Todos los dispositivos no Pb (libres de plomo) cumplen con la normativa RoHS
