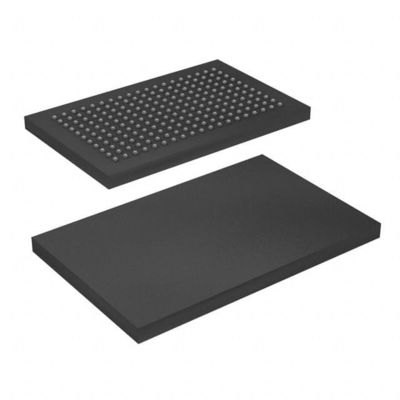

CY7C1464AV33-167BGI IC SRAM 36MBIT PAR 209FBGA Cypress Semiconductor Corp. y sus subsidiarios

Descripción funcional

Las SRAM sincronizadas sin conducto con no Bus LatencyTM (NoBLTM), respectivamente, son 3,3 V, 1M x 36/2M x 18/512K x 72 SRAM sincronizadas sin conducto.Están diseñados para soportar operaciones de lectura/escritura sin límites sin estados de esperaLos CY7C1460AV33/CY7C1462AV33/CY7C1464AV33 están equipados con la lógica avanzada (NoBL) necesaria para permitir operaciones consecutivas de lectura/escritura con datos que se transfieren en cada ciclo de reloj.Esta característica mejora drásticamente el rendimiento de los datos en sistemas que requieren frecuentes transiciones de escritura / lecturaLos CY7C1460AV33/CY7C1462AV33/CY7C1464AV33 son compatibles con pines y son funcionalmente equivalentes a los dispositivos ZBT.

Características

• Compatible con pines y funcionalmente equivalente a ZBTTM
• Soporta operaciones de bus de 250 MHz con estados de espera cero
Los grados de velocidad disponibles son 250, 200 y 167 MHz
• Control del búfer de salida automático de tiempo interno para eliminar la necesidad de utilizar OE asíncrono
• Registro completo (ingresos y salidas) para el funcionamiento de tuberías
• Capacidad de escritura de bytes
• Fuente de alimentación de 3,3 V
• Fuente de alimentación de entrada y salida de 3.3V/2.5V
• Tiempos rápidos de reloj a salida
¢ 2,6 ns (para el dispositivo de 250 MHz)
• Pín de activar el reloj (CEN) para suspender la operación
• Escrituras sincronizadas con tiempo automático
• CY7C1460AV33, CY7C1462AV33 disponible en el
TQFP de 100 pines sin plomo de la norma JEDEC, sin plomo y
envase FBGA de 165 bolas sin plomo.
disponible en FBGA de 209 bolas sin plomo y sin plomo
paquete
• Escaneo de límites compatible con el IEEE 1149.1 JTAG
• Capacidad de explosión  Orden de explosión lineal o entrelazado
• Opción de modo de reposo y opción de tiempo de espera
