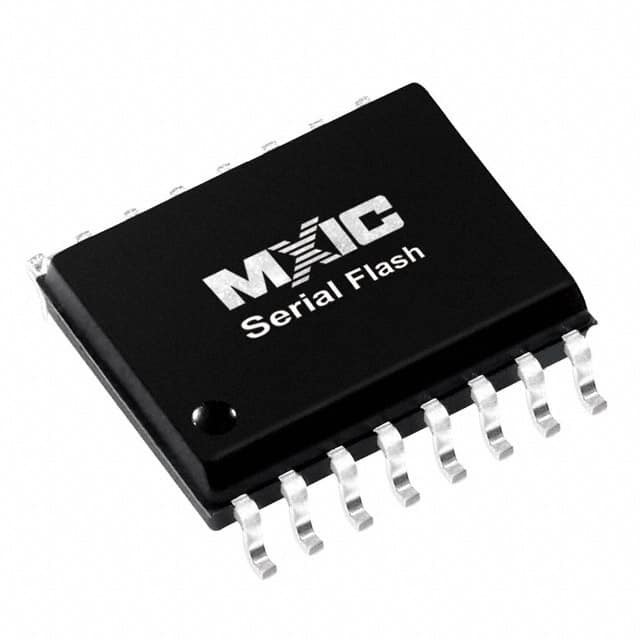

MX25L6406EMI-12G IC FLASH 64MBIT SPI 86MHZ 16SOP Macronix y sus componentes

Descripción general

El dispositivo cuenta con una interfaz periférica serie y un protocolo de software que permite el funcionamiento en un bus simple de 3 cables.y una salida de datos en serie (SO). El acceso en serie al dispositivo está habilitado por la entrada CS #.

Características

En el caso de los
• Función de suministro único de energía
- de 2,7 a 3,6 voltios para las operaciones de lectura, borrado y programación
• Interfaz periférica en serie compatible -- Modo 0 y Modo 3
• 67,108,864 x estructura de 1 bit o 33,554estructura de 432 x 2 bits (modo de salida doble)
• 2048 Sectores iguales con 4 bytes cada uno
- Cualquier sector puede ser borrado individualmente.
• 128 Bloques iguales con 64K bytes cada uno
- Cualquier bloque puede ser borrado individualmente
• Capacidad de programación
- Base de bytes
- Base de la página (256 bytes)
• Protección de cierre a 100 mA desde -1V hasta Vcc +1V

El Consejo Europeo

• Alto rendimiento
- Tiempo de acceso rápido: reloj en serie de 86 MHz
- Reloj de serie de modo de salida doble: 80MHz
- Tiempo de programación rápido: 1,4 ms (típico) y 5 ms (máximo) por página
- Tiempo de programación por byte: 9 us (típico)
- Tiempo de borrado rápido: 60 ms (típico) /sector; 0,7 s (típico) /bloque
• Bajo consumo energético
- Baja corriente activa de lectura: 25mA (máx.) a 86MHz
- Baja corriente de programación activa: 20 mA (máximo)
- Baja corriente activa de borrado: 20 mA (máximo)
- Baja corriente de espera: 50 uA (máximo)
- Modo de apagado profundo 5 uA (típico)
• 100 000 ciclos típicos de borrado/programa
• 20 años de conservación de los datos
