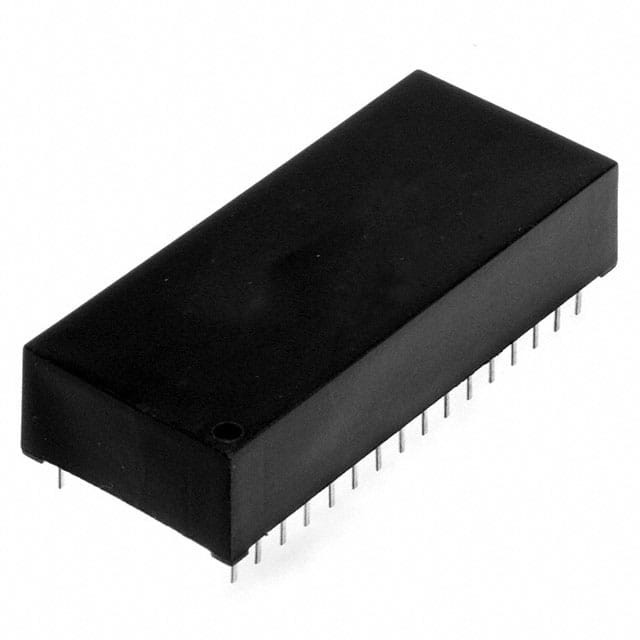

DS1245AB-70+ IC NVSRAM 1MBIT PARALLEL 32EDIP Analog Devices Inc./Maxim Integrado

Descripción

Las SRAM no volátiles DS1245 1024k son 1,048,576 bits, SRAMs totalmente estáticos y no volátiles organizados como 131.072 palabras por 8 bits.Cada SRAM NV completa tiene una fuente de energía de litio autónoma y un circuito de control que supervisa constantemente VCC para detectar una condición fuera de la toleranciaCuando se produce tal condición, la fuente de energía de litio se enciende automáticamente y la protección de escritura está activada incondicionalmente para evitar la corrupción de los datos.Los dispositivos DS1245 de paquete DIP se pueden usar en lugar de las RAM estáticas 128k x 8 existentes que se ajustan directamente al estándar DIP de 32 pines de ancho de byte popularLos dispositivos DS1245 del paquete PowerCap Module se pueden montar directamente en la superficie y normalmente se emparejan con un DS9034PC PowerCap para formar un módulo SRAM no volátil completo.No hay límite en el número de ciclos de escritura que se pueden ejecutar y no se requieren circuitos de soporte adicionales para la interfaz de microprocesador.

Características

■ 10 años de conservación mínima de los datos en ausencia de energía externa
■ Protección automática de los datos en caso de pérdida de energía
■ Reemplaza la memoria RAM estática volátil de 128k x 8, EEPROM o Flash
■ Ciclos de escritura ilimitados
■ CMOS de bajo consumo
■ Tiempos de acceso de lectura y escritura de 70 ns
■ La fuente de energía de litio se desconecta eléctricamente para mantener la frescura hasta la primera aplicación de energía
■ Rango de funcionamiento de VCC completo ± 10% (DS1245Y)
■ Opcional ± 5% de rango de funcionamiento VCC (DS1245AB)
■ rango opcional de temperaturas industriales de -40°C a +85°C, designado IND
■ Paquete DIP de 32 pines estándar de JEDEC
■ el paquete PowerCap Module (PCM)
- Módulo directamente montable en la superficie
- PowerCap con conexión intermitente proporciona batería de respaldo de litio
- Pinout estandarizado para todos los productos SRAM no volátiles
