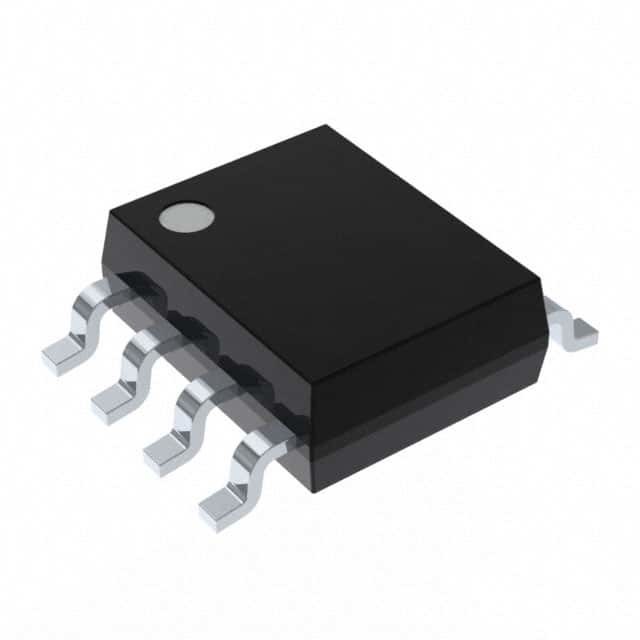

IS25LP128-JBLE IC FLASH 128MBIT SPI/QUAD 8SOIC ISSI, Solución de silicio integrado Inc.

Descripción general

Los IS25LQ016 son memorias flash de interfaz periférica serial (SPI) de 16 Mbit, que proporcionan una salida simple, dual o quad. Los dispositivos están diseñados para admitir una velocidad de flujo de 50 MHz en modo de lectura normal,y 104 MHz en lectura rápida (la salida Quad es de 100 MHz)Los dispositivos utilizan una sola fuente de alimentación de bajo voltaje, que oscila entre 2.3 Volt y 3.6 Volt, para realizar operaciones de lectura, borrado y programación.Los dispositivos se pueden programar en los programadores EPROM estándar.

Características

• Función de suministro único de energía
- Rango de baja tensión: 2,3 V - 3,6 V
• Organización de la memoria
- IS25LQ016: 2048K x 8 (16 Mbit)
• Arquitectura de sectores/bloques más rentable
- 16 Mb: Sectores uniformes de 4KByte / Treinta y dos bloques uniformes de 64KByte
• Interfaz periférica en serie (SPI) compatible
- Soporta salida única, doble o cuádruple
- Soporta los modos SPI 0 y 3
- Frecuencia máxima de reloj de 50 MHz para una lectura normal
- Frecuencia máxima de reloj de 104 MHz para lectura rápida
- equivalente de la frecuencia de reloj máxima de 208 MHz
- Cuad SPI equivalente a la frecuencia de reloj máxima de 400 MHz
• Operación del programa de bytes
- Típicamente 10 US/Byte
• Programa de páginas (hasta 256 bytes)
- Máximo de 0,7 ms por programa de página
• Operación de borrado de sector, bloque o chip
- Borrado del sector (4KB) -> 150 ms (tipo)
- Borrado de bloque (64KB) -> 500ms (tipo)
- Borrado del chip -> 5s (tipo)
• Bajo consumo energético
- Máximo 12 mA de corriente activa de lectura
- Máximo 20 mA de corriente de programación/borrado
- Max 30 uA de corriente de espera
• Protección contra escritura en el hardware
- Proteger y desproteger el dispositivo de la operación de escritura mediante Protección de escritura (WP#) Pin
• Protección de escritura de software
- Los bits Block Protect (BP3, BP2, BP1, BP0) permiten configurar parte o la totalidad de la memoria como solo lectura
• Alta resistencia del producto
- 100 000 ciclos de programación/borrado garantizados por sector
- Retención de datos durante un mínimo de 20 años
• Estándar industrial de fijación y embalaje
- 8 pines y 208 mil SOIC
- WSON de 8 contactos
- El PDIP.
- 8 pines y 208 mil VSOP.
- Envase sin plomo (sin Pb)
• Información de seguridad adicional de 256 bytes área programable (OTP) de una sola vez
• Función de protección especial
- Función de protección de seguridad (apéndice 1)
- Función de desbloqueo del sector (apéndice 2)
