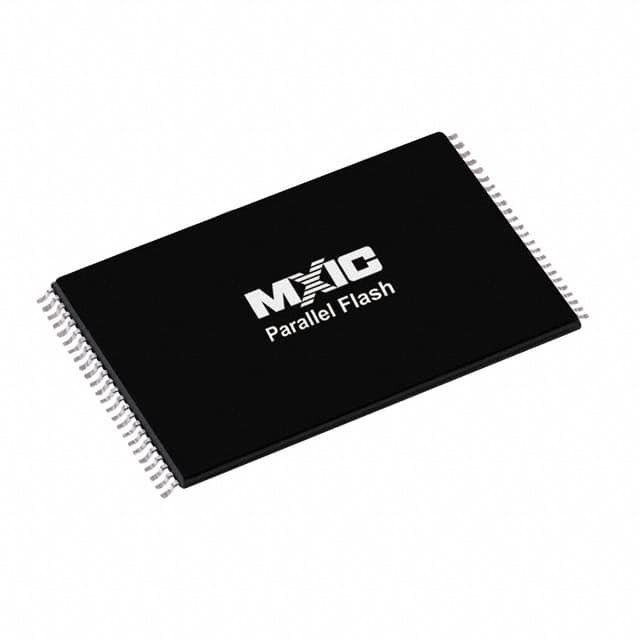

MX29F200CBTI-70G IC FLASH 2MBIT PARALÉL 48TSOP Macronix

Características

Características generales
• Función de suministro único de energía
- 4,5 a 5,5 voltios para la lectura, borrado y operaciones de programación
• 262.144 x 8 / 131.072 x 16 conmutables
• Arquitectura del sector de arranque
- T = Sector superior de las botas
- B = Sector inferior de las botas
• Estructura del sector
- 16K-Byte x 1, 8K-Byte x 2, 32K-Byte x 1 y 64K-Byte x 3
• Protección del sector
- Método de hardware para desactivar cualquier combinación de sectores de las operaciones de programación o borrado
- Sector temporal sin protección permite cambios de código en sectores previamente bloqueados
• Protección de cierre a 100 mA desde -1V hasta Vcc + 1V
• Compatible con la norma JEDEC
- Pinout y software compatible con una fuente de alimentación única Flash

El Consejo Europeo
• Alto rendimiento
- Tiempo de acceso: 70/90ns
- Tiempo de programación por byte/Word: 9 us/11 us (típico)
- Tiempo de borrado: 0,7 s/sector, 4 s/chip (típico)
• Bajo consumo energético
- Baja corriente activa de lectura: 40 mA (máximo) a 5 MHz
- Baja corriente de espera: 1 uA (típica)
• 100 000 borradores por ciclo de programa mínimo
• 20 años de conservación de los datos

Características del software

• Borrar suspender/ borrar el currículum
- Suspende la operación de borrado de sector para leer datos de otro sector que no se borre o programar datos a otro sector que no se borre
• Estado de la respuesta
- Datos# Polling & Toggle bits proporcionan la detección del programa y borrar la finalización de la operación

Características del hardware
• Preparado/Ocupado# (RY/BY#) Salida
- Proporciona un método de hardware para detectar el programa y borrar la finalización de la operación
• Reinicio del hardware (RESET#) Entrada
