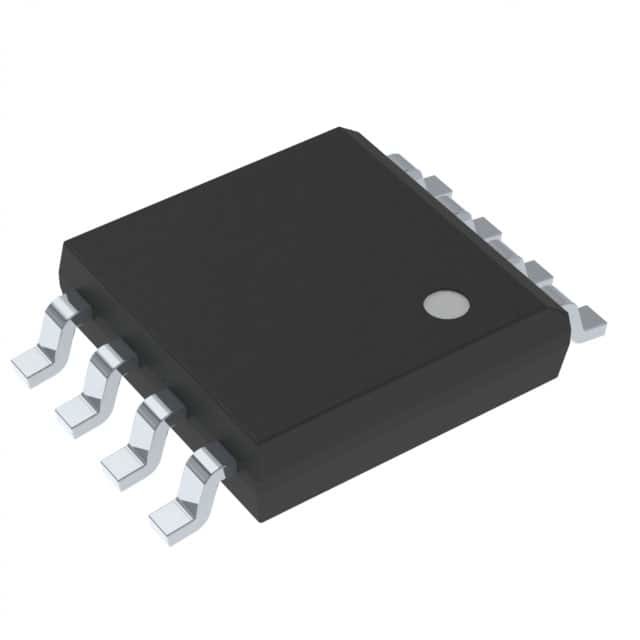

AT45DB041E-SHN-T IC FLASH 4MBIT SPI 85MHZ 8SOIC Renesas Design Alemania GmbH

[Adesto]

Descripción

El AT45DB041E es una memoria flash de acceso secuencial de interfaz serial de 1,65V ideal para una amplia variedad de aplicaciones de voz digital, imagen, código de programa y almacenamiento de datos.El AT45DB041E también admite la interfaz serial RapidS para aplicaciones que requieren un funcionamiento de muy alta velocidadSon cuatro.194Además de la memoria principal, el AT45DB041E también contiene dos búferes SRAM de 256/264 bytes cada uno.Los búferes permiten recibir datos mientras una página en la memoria principal está siendo reprogramada.
La interrelación entre ambos búferes puede aumentar drásticamente la capacidad del sistema para escribir un flujo de datos continuo.y la emulación E2PROM (alterabilidad de bits o bytes) se puede manejar fácilmente con una operación de lectura-modificación-escritura de tres pasos independiente.

Características

● Fuente de alimentación única de 1,65 V - 3,6 V
● Interfaz periférica en serie (SPI) compatible
● Soporta los modos SPI 0 y 3
● Soporta el funcionamiento de RapidSTM
● Capacidad de lectura continua en toda la matriz
● Hasta 85 MHz
● Opción de lectura de baja potencia hasta 15 MHz
● Tiempo de reloj a salida (tV) de 6ns como máximo
● Tamaño de página configurable por el usuario
● 256 bytes por página
● 264 bytes por página (por defecto)
● El tamaño de la página se puede configurar de fábrica para 256 bytes
● Dos búferes de datos de SRAM completamente independientes (256/264 bytes)
● Permite recibir datos mientras se reprograma la matriz de memoria principal
● Opciones de programación flexibles
● Byte/Page Program (1 a 256/264 bytes) directamente en la memoria principal
● Escribir en el búfer
● Buffer al programa de la página de memoria principal
● Opciones de borrado flexibles
● Borrar páginas (256/264 bytes)
● Borrado de bloque (2KB)
● Borrado del sector (64KB)
● Borrado de chips (4 Mbits)
● Programar y borrar suspender/reanudar
● Funciones avanzadas de protección de datos de hardware y software
● Protección de los sectores individuales
● Bloqueo de sectores individuales para hacer que cualquier sector sea de solo lectura permanentemente
● Registro de seguridad de 128 bytes, programable una sola vez (OTP)
● 64 bytes de fábrica programados con un identificador único
● 64 bytes programable por el usuario
● Opciones de reinicio controladas por hardware y software
● Lectura del fabricante y el ID del dispositivo según el estándar JEDEC
● Diversión de baja potencia
● Corriente de descarga de energía ultra profunda de 400nA (típica)
● Corriente de baja potencia de 3 μA (típica)
● Corriente de espera de 25 μA (típica)
● Corriente de lectura activa de 7 mA (típica @ 15 MHz)
● Durabilidad: por lo menos 100.000 ciclos de programación/borrado por página
● Conservación de los datos: 20 años
● Cumple con todo el rango de temperatura industrial
● Opciones de embalaje verde (sin Pb/haladinos/compatible con RoHS)
● SOIC de 8 cables (0,150" de ancho y 0,208" de ancho)
● DFN ultra delgado de 8 pastillas (5 x 6 x 0,6 mm)
● Paquete de escala de chips de 8 bolas de nivel de obleas
● Muerte en forma de obleas (1)
