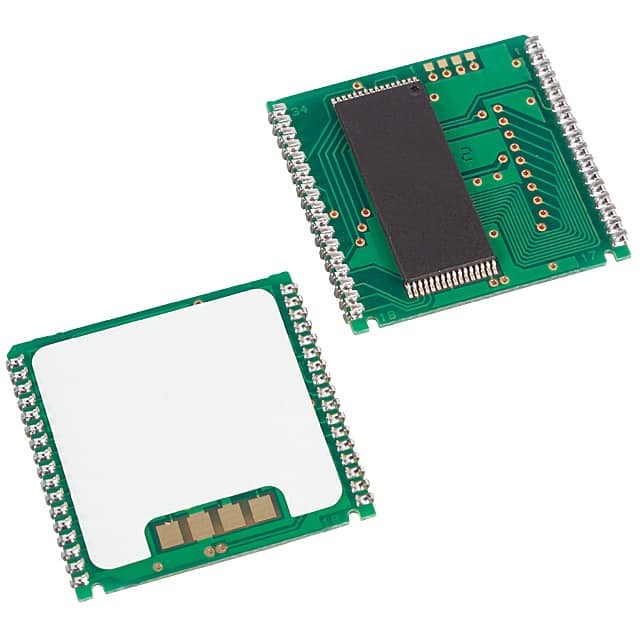

DS1345YP-70+ IC NVSRAM 1MBIT PAR 34PWRCAP Analog Devices Inc./Maxim Integrado

Descripción

Las SRAM DS1345 1024k NV son 1,048,576 bits, totalmente estáticos, NV SRAM organizados como 131.072 palabras por 8 bits.Cada SRAM NV tiene una fuente de energía de litio autónoma y un circuito de control que supervisa constantemente VCC para detectar una condición fuera de la tolerancia.Cuando ocurre tal condición, la fuente de energía de litio se enciende automáticamente y la protección de escritura está activada incondicionalmente para evitar la corrupción de los datos.Los dispositivos DS1345 tienen circuitos dedicados para controlar el estado de la VCC y el estado de la batería interna de litio..

Características

■ 10 años de conservación mínima de los datos en ausencia de energía externa
■ Protección automática de los datos en caso de pérdida de energía
■ El monitor de alimentación restablece el procesador cuando se produce una pérdida de potencia de VCC y mantiene el procesador en restablecimiento durante la aceleración de VCC
■ El monitor de la batería revisa la capacidad restante diariamente
■ Tiempos de acceso de lectura y escritura de 70 ns
■ Capacidad de escritura ilimitada
■ Corriente de espera típica de 50 μA
■ Actualización para 128k x 8 SRAM, EEPROM o Flash
■ La batería de litio se desconecta eléctricamente para mantener la frescura hasta que se aplica la energía por primera vez
■ Rango de funcionamiento de CCV completo ±10% (DS1345Y) o opcional ±5% (DS1345AB)
■ rango opcional de temperaturas industriales de -40°C a +85°C, designado IND
■ el paquete PowerCap Module (PCM)
- Módulo directamente montable en la superficie
- PowerCap con conexión intermitente proporciona batería de respaldo de litio
- Pinout estandarizado para todos los productos SRAM no volátiles (NV)
