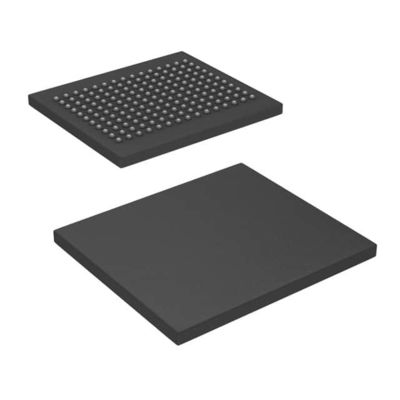

CY7C1414BV18-200BZC IC SRAM 36MBIT PARALÉL 165FBGA Cypress Semiconductor Corp. y sus subsidiarios

Descripción funcional

Las CY7C1425KV18, CY7C1412KV18 y CY7C1414KV18 son SRAM sincronizadas de 1.8 V equipadas con arquitectura QDR II.el puerto de lectura y el puerto de escritura para acceder a la matriz de memoriaEl puerto de lectura tiene salidas de datos dedicadas para soportar operaciones de lectura y el puerto de escritura tiene entradas de datos dedicadas para soportar operaciones de escritura.

Características

■ Puertos de datos de lectura y escritura independientes
¢ Apoya las transacciones concurrentes
■ Reloj de 333 MHz para un ancho de banda elevado
■ Dos palabras en todos los accesos
■ Interfaces de doble velocidad de datos (DDR) tanto en los puertos de lectura como en los de escritura (transferencia de datos a 666 MHz a 333 MHz)
■ Dos relojes de entrada (K y K) para un cronometraje DDR preciso
¢ La SRAM sólo utiliza bordes ascendentes
■ Dos relojes de entrada para los datos de salida (C y C) para minimizar la desviación del reloj y las discrepancias en el tiempo de vuelo
■ Los relojes de eco (CQ y CQ) simplifican la captura de datos en sistemas de alta velocidad
■ Bus de entrada de direcciones múltiplexado único bloqueo de entradas de direcciones para puertos de lectura y escritura
■ Selección de puertos separados para la ampliación de la profundidad
■ Escrituras sincronizadas con cronometraje interno
■ QDR® II funciona con una latencia de lectura de 1,5 ciclos cuando DOFF está declarado ALTO
■ Funciona de manera similar al dispositivo QDR I con una latencia de lectura de 1 ciclo cuando DOFF está declarado BAJO
■ Disponible en configuraciones × 9, × 18 y × 36
■ Coherencia completa de los datos, proporcionando los datos más recientes
■ VDD del núcleo = 1,8 V (± 0,1 V); VDDQ de entrada/salida = 1,4 V a VDD
Apoya tanto el suministro de 1.5 V como 1.8 V de I/O
■ Disponible en paquete FBGA de 165 bolas (13 × 15 × 1,4 mm)
■ Se ofrece en paquetes libres y no libres de Pb
■ Buffers de salida HSTL con accionamiento variable
■ Puerto de acceso de prueba compatible con JTAG 1149.1
■ circuito bloqueado por fase (PLL) para la colocación precisa de datos
