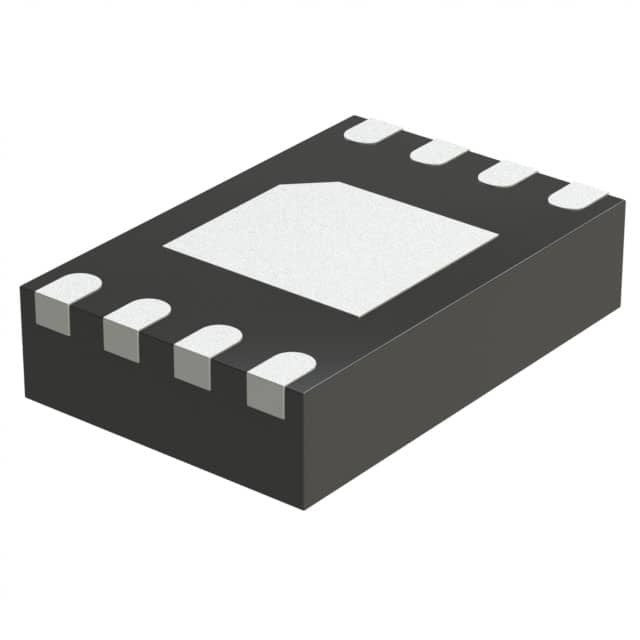

24LC64T-E/MNY IC EEPROM 64KBIT I2C 8TDFN Tecnología de microchip

Descripción:

Los dispositivos Microchip Technology Inc. 24CXX, 24LCXX, 24AAXX y 24FCXX (24XX*) son una familia de PROMs borradas eléctricamente de 128 a 512 Kbit.Los dispositivos están organizados en bloques de memoria x8-bit con interfaces serie de 2 cablesEl diseño de bajo voltaje permite el funcionamiento hasta 1.7V (para dispositivos 24AAXX), con corrientes de espera y activas de solo 1 μA y 1 mA, respectivamente. Los dispositivos de 1 Kbit y mayores tienen capacidad de escritura de páginas.Las piezas con líneas de dirección funcionales permiten la conexión de hasta 8 dispositivos en el mismo bus.La familia 24XX está disponible en el PDIP estándar de 8 pines, el SOIC de montaje de superficie, el TSSOP y el MSOP. La mayoría de los dispositivos de 128 bits a 16 Kbit también están disponibles en el paquete SOT-23 de 5 leads.Los paquetes DFN (2x3mm o 5x6mm) también están disponiblesTodos los envases están acabados sin Pb (Matte Tin).

Características:

• Dispositivos de entre 128 y 512 Kbit
• Alimentación única con funcionamiento hasta 1,7 V para dispositivos 24AAXX
• Tecnología CMOS de bajo consumo:
- 1 mA de corriente activa, típica
-1μA de corriente de espera, típica (I-temp)
• Bus de interfaz serial de dos cables, compatible con I2CTM
• Entradas Schmitt Trigger para supresión de ruido
• Control de la pendiente de salida para eliminar el rebote del suelo
• Compatibilidad con las frecuencias de 100 kHz (1.7V) y 400 kHz (≥ 2.5V)
• 1 MHz para los productos 24FCXX
• Ciclo de escritura automático (incluyendo borrado automático)
• Buffer para escribir páginas
• Protección de escritura de hardware disponible en la mayoría de los dispositivos
• Programación de fábrica (QTP) disponible
• Protección ESD > 4000 V
• 1 millón de ciclos de borrado/escritura
• Conservación de datos > 200 años
• Los paquetes PDIP, SOIC, TSSOP y MSOP de 8 pistas
• paquete SOT-23 de 5 conductores (la mayoría de los dispositivos de 1 a 16 Kbit)
• Los paquetes DFN de 8 conductores de 2x3 mm y 5x6 mm están disponibles
• Libre de Pb y compatible con RoHS
• Disponible para amplios rangos de temperatura:
- Industria (I): -40°C a +85°C
- Automotriz (E): -40°C a +125°C
