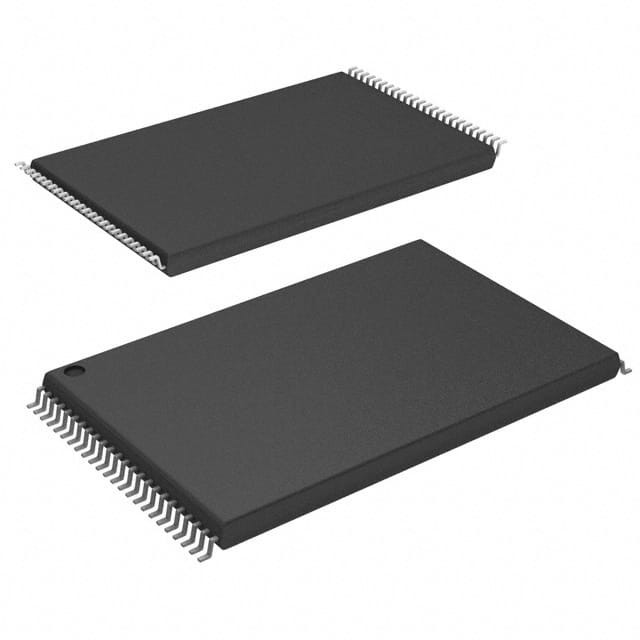

SST39VF1601C-70-4I-EKE IC FLASH 16MBIT PARALLEL 48TSOP Tecnología de microchip

Descripción del producto

Los dispositivos SST39VF1601C y SST39VF1602C son 1M x16 CMOS Multi-Purpose Flash Plus (MPF +) fabricados con tecnología CMOS SuperFlash de alto rendimiento patentada por SST.El diseño de la célula de puerta dividida y el inyector de túnel de óxido grueso alcanzan una mayor fiabilidad y fabricabilidad en comparación con los enfoques alternativosEl SST39VF160xC escribe (Programa o borra) con una fuente de alimentación de 2,7 a 3,6 V. Estos dispositivos se ajustan a los pinos estándar de JEDEC para memorias x16.
Los dispositivos SST39VF1601C/1602C ofrecen un tiempo típico de programación de 7 μsec. Estos dispositivos utilizan Toggle Bit, Data# Polling,o el pin RY/BY# para indicar la finalización de la operación del programaPara protegerse contra la escritura inadvertida, tienen sistemas de protección de datos de hardware y software en el chip diseñados, fabricados y probados para una amplia gama de aplicaciones,estos dispositivos se ofrecen con una resistencia típica garantizada de 100La retención de los datos se considera superior a 100 años.

Características

• Organizado como 1M x16: SST39VF1601C/1602C
• Operaciones de lectura y escritura de un solo voltaje
¥ 2,7-3,6 V
• Confiabilidad superior
Resistencia: 100.000 ciclos (típico)
¢ Retención de datos durante más de 100 años
• Bajo consumo de energía (valores típicos a 5 MHz)
️ Corriente activa: 9 mA (típico)
️ Corriente de espera: 3 μA (típica)
¢ Modo de baja potencia automático: 3 μA (típico)
• Protección contra bloqueos de hardware/WP# Pin de entrada
Protección del bloque superior (top 8 KWord)
Protección de bloque inferior (inferior 8 KWord)
• Capacidad de borrado de sectores
Sectores uniformes de 2 KWord
• Capacidad de borrar en bloque
Arquitectura de bloques flexible; uno de 8 y dos de 4, uno de 16 y 31 bloques de 32 kW
• Capacidad de borrar el chip
• Capacidad de borrar-suspender/borrar-reanudar
• Pin de reinicio del hardware (RST#)
• Dirección y datos bloqueados
• Característica de identificación de seguridad
¢ SST: 128 bits; Usuario: 128 palabras
• Tiempo de acceso rápido a la lectura:
70 ns
• Borrado rápido y programa de Word:
Tiempo de borrado del sector: 18 ms (típico)
Tiempo de borrado de bloque: 18 ms (típico)
Tiempo de borrado del chip: 40 ms (típico)
Tiempo de programación de palabras: 7 μs (típico)
• Tiempo de escritura automático
¢ Generación interna de VPP
• Detección del final del texto
️ Cambiar los bits
¢ Datos# Encuestas
Estoy listo/Ocupado.
• Compatibilidad de las entradas y salidas CMOS
• Estándar JEDEC
¢ EEPROM Flash Pinouts y conjuntos de comandos
• Los paquetes disponibles
– 48-lead TSOP (12mm x 20mm)
¢ TFBGA de 48 bolas (6 mm x 8 mm)
️ 48 bolas WFBGA (4 mm x 6 mm)
• Todos los dispositivos son compatibles con RoHS
