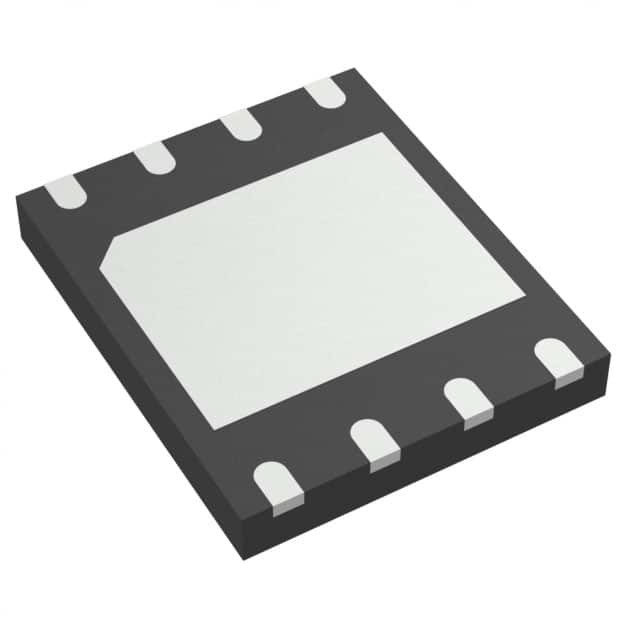

W25Q80DVZPIG IC FLASH 8MBIT SPI/QUAD 8WSON Electrónica de Winbond

Descripción general

La memoria flash serie W25Q80DV (8M-bit) proporciona una solución de almacenamiento para sistemas con espacio, pines y energía limitados.La serie 25Q ofrece flexibilidad y rendimiento mucho más allá de los dispositivos Serial Flash ordinariosSon ideales para sombrear el código a la RAM, ejecutar el código directamente desde Dual/Quad SPI (XIP) y almacenar voz, texto y datos.Fuente de alimentación de 6 V con un consumo de corriente tan bajo como 1 μA para apagadoTodos los dispositivos se ofrecen en paquetes de ahorro de espacio.
La matriz W25Q80DV está organizada en 4.096 páginas programables de 256 bytes cada una. Se pueden programar hasta 256 bytes a la vez. Las páginas se pueden borrar en grupos de 16 (borrado de sector de 4KB),grupos de 128 (32KB borrar bloque)El W25Q80DV tiene 256 sectores borrables y 16 bloques borrables respectivamente.Los pequeños sectores de 4KB permiten una mayor flexibilidad en las aplicaciones que requieren almacenamiento de datos y parámetros. (véase la figura 2.)
El W25Q80DV admite la Interfaz Periférica Serial (SPI) estándar y una salida Dual/Quad de alto rendimiento, así como SPI I/O Dual/Quad: Reloj Serial, Chip Select, Datos Serial I/O0 (DI), I/O1 (DO),El sistema de control de las emisiones de gases de efecto invernadero se utilizará en el caso de las emisiones de gases de efecto invernadero de los sistemas de control de emisiones de gases de efecto invernadero. SPI clock frequencies of up to 104MHz are supported allowing equivalent clock rates of 208MHz (104MHz x 2) for Dual I/O and 416MHz (104MHz x 4) for Quad I/O when using the Fast Read Dual/Quad I/O instructionsEstas velocidades de transferencia pueden superar las memorias Flash paralelas de 8 y 16 bits.control de la matriz inferior o complementariaAdemás, el dispositivo admite el fabricante estándar JEDEC y la identificación del dispositivo con un número de serie único de 64 bits.

Características

● Familia de memorias SpiFlash
¢ W25Q80DV: 8M-bit/1M-byte (1,048, 576)
256-byte por página programable
¢ SPI estándar: CLK,/CS,DI,DO,/WP,/Hold
¢ SPI doble: CLK, /CS, IO0, IO1, /WP, /Hold
¢ Cuad SPI: CLK, /CS, IO0, IO1, IO2, IO3
Sectores uniformes de 4 KB, bloques de 32 KB y 64 KB
● Flash en serie de mayor rendimiento
Reloj SPI doble/cuádruple de 104 MHz
¢ 208/416MHz equivalente Dual/Quad SPI
Rate de transferencia continua de datos de 50 MB/s
● Protección contra escritura de software y hardware
Proteger toda o parte de la memoria
Activar/desactivar la protección con /WP pin
Protección de la matriz superior o inferior
● Arquitectura flexible con sectores de 4KB
Sector uniforme/borrado de bloques (4/32/64 kbytes)
Programa de uno a 256 bytes < 0,8 ms
️ Borrar/Suspendir y reanudar el programa
Más de 100.000 ciclos de borrado/escritura
¢ Retención de datos durante más de 20 años
● Baja potencia, amplio rango de temperaturas
¢ Alimentación única de 2,7 a 3,6 V

● Envases que ahorran espacio (1):
¢ SOIC de 8 pines 150 mil/208 mil, VSOP 150 mil
¢ WSON de 8 almohadillas 6x5-mm, USON 2x3-mm
¢ PDIP de 8 pines de 300 mil

¢ Contacto con Winbond para KGD y otras opciones
