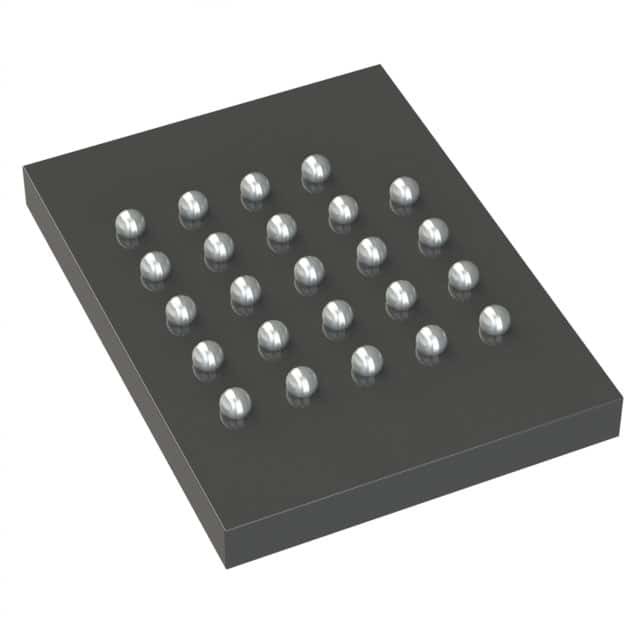

S25FL256SAGBHIA10 IC FLASH 256MBIT SPI/QUAD 24BGA Tecnologías Infineon

Descripción general

Los dispositivos Spansion S25FL128S y S25FL256S son productos de memoria flash no volátil que utilizan:
■ Tecnología MirrorBit - que almacena dos bits de datos en cada transistor de matriz de memoria
■ Arquitectura Eclipse - que mejora drásticamente el rendimiento del programa y borra
■ Litografía de proceso de 65 nm

Esta familia de dispositivos se conecta a un sistema host a través de una interfaz periférica serie (SPI).Se admite la entrada y salida en serie de un solo bit SPI (SIngle I/O o SIO), así como comandos en serie opcionales de dos bits (Dual I/O o DIO) y cuatro bits (Quad I/O o QIO)Esta interfaz de ancho múltiple se llama SPI Multi-I/O o MIO. Además, la familia FL-S agrega soporte para comandos de lectura de doble velocidad de datos (DDR) para SIO, DIO,y QIO que transferir dirección y leer datos en ambos bordes del reloj.

La arquitectura Eclipse cuenta con un búfer de programación de páginas que permite programar hasta 128 palabras (256 bytes) o 256 palabras (512 bytes) en una operación,que resulta en una programación y borrado más rápidos y efectivos que los algoritmos de programación o borrado de la generación anterior de SPI.
La ejecución de código directamente desde la memoria flash a menudo se llama Execute-In-Place o XIP. Al usar dispositivos FL-S a las tasas de reloj más altas compatibles, con comandos QIO o DDR-QIO,la velocidad de transferencia de lectura de instrucciones puede igualar o superar la interfaz paralela tradicional, memorias flash asíncronas, NOR mientras se reduce el número de señales dramáticamente.
Los productos S25FL128S y S25FL256S ofrecen altas densidades junto con la flexibilidad y el rendimiento rápido requeridos por una variedad de aplicaciones integradas.y almacenamiento de datos.

Características

■ Densidad
¢ 128 Mbits (16 Mbytes)
¢ 256 Mbits (32 Mbytes)
■ Interfaz periférica en serie (SPI)
¢ Polaridad del reloj SPI y modos de fase 0 y 3
Opción de doble tasa de datos (DDR)
Direccionamiento extendido: opciones de direcciones de 24 o 32 bits
¢ Conjunto de comandos de serie y huella compatible con S25FL-A,
Las familias de SPI S25FL-K y S25FL-P
¢ Conjunto de comandos de entrada/salida múltiple y huella compatible con
La familia S25FL-P SPI
■ LEER los comandos
Normal, rápido, doble, cuádruple, rápido DDR, doble DDR, cuádruple DDR
AutoBoot - encender o restablecer y ejecutar una lectura Normal o Quad
comando automáticamente en una dirección preseleccionada
Los datos de la interfaz flash común (CFI) para la información de configuración.
■ Programación (1,5 Mb/s)
Opciones de búfer de programación de página de 256 o 512 bytes
Programación de páginas cuádruples (QPP) para sistemas de reloj lento
■ Borrar (0,5 a 0,65 Mb/s)
Opción de tamaño de sector híbrido - conjunto físico de treinta y dos sectores de 4 kbyte
en la parte superior o inferior del espacio de direcciones con todos los sectores restantes de
64 kbytes, para la compatibilidad con los dispositivos S25FL de generación anterior
Opción de sector uniforme: siempre borrar los bloques de 256 kbyte para el software
compatibilidad con dispositivos de mayor densidad y futuros.
■ Capacidad de resistencia en bicicleta
¥ 100.000 ciclos de borrado de programas en cualquier sector típico
■ Conservación de datos
¢ 20 años de conservación de datos
■ Las características de seguridad
️ Una matriz de programa de tiempo (OTP) de 1024 bytes
Protección de bloqueo:
Los bits de registro de estado para controlar la protección contra el programa o
la eliminación de una serie de sectores contiguos.
Opciones de control de hardware y software
¢ Protección avanzada de los sectores (PSA)
Protección de los sectores individuales controlada por código de arranque o contraseña
■ Tecnología Spansion® 65 nm MirrorBit con arquitectura EclipseTM
■ Tensión de alimentación del núcleo: 2,7 V a 3,6 V
■ Tensión de alimentación de I/O: de 1,65 V a 3,6 V
¢ Envases de SO16 y FBGA
■ Rango de temperatura:
️ Industriales (de -40°C a +85°C)
️ Automóvil dentro de la cabina (-40°C a +105°C)
■ Envases (todos libres de Pb)
- 16 SOIC de plomo (300 ml)
¢ WSON 6 x 8 mm
️ BGA-24 6 x 8 mm
¢ opciones de huella de 5 x 5 bolas (FAB024) y 4 x 6 bolas (FAC024)
