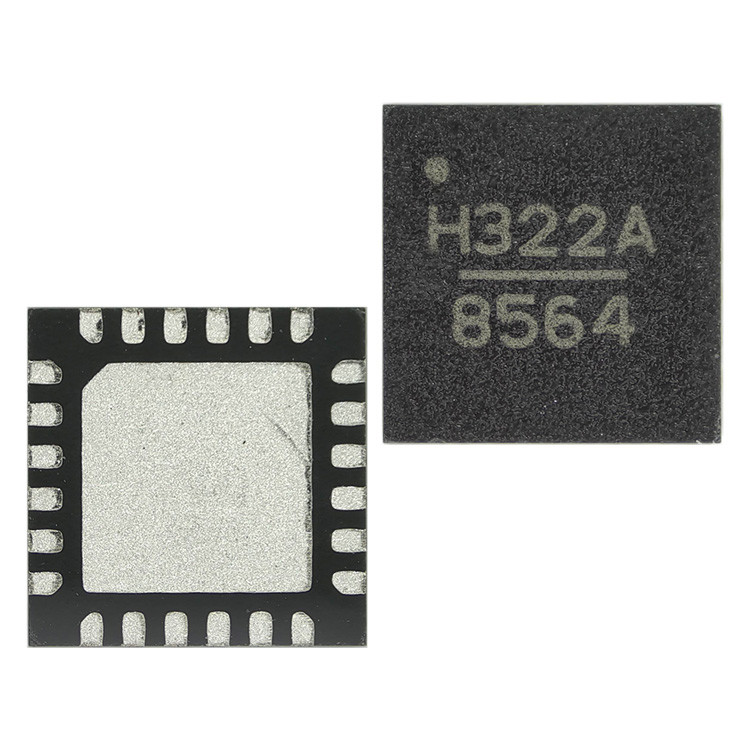

HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Dispositivos analógicos Inc.

  • HMC322ALP4E IC RF SWITCH SP8T 8GHZ 24QFN Analog Devices Inc.
Nombre de la marca Analog Devices Inc.
Número de modelo HMC322ALP4E, incluidos los componentes de los demás componentes.
Cantidad de orden mínima 1
Precio Based on current price
Detalles de empaquetado caja antiestática del bolso y de cartón
Tiempo de entrega Entre 3 y 5 días hábiles
Condiciones de pago T/T
Capacidad de la fuente En stock

Éntreme en contacto con gratis las muestras y los vales.

Whatsapp:0086 18588475571

wechat: 0086 18588475571

skype: sales10@aixton.com

Si usted tiene alguna preocupación, proporcionamos ayuda en línea de 24 horas.

x
Datos del producto
Tipo del RF - Topología Absorbente
Circuito SP8T Gama de frecuencia 0 Hz ~ 8 GHz
Aislamiento 40dB Pérdida de inserción 2.5dB
Frecuencia de la prueba 6GHz, 8GHz P1dB 26 dBm
IIP3 40dBm Características -
Impedancia 50ohm Voltagem - Suministro -
Temperatura de funcionamiento -40 °C ~ 85 °C Tipo de montaje Montura de la superficie
Envase / estuche Pantallas expuestas 24-VFQFN Paquete de dispositivos del proveedor Las condiciones de las condiciones de producción se determinarán en el anexo IV.
Resaltar

IC RF

,

Módulo de circuito integrado de RF

,

Módulo de chip de IC de RF
Deja un mensaje
Descripción de producto

Detalles del producto

Descripción general

El HMC322 es un chip de interruptor GaAs MESFET SP8T no reflectivo de banda ancha.Este interruptor ofrece un alto aislamiento y baja pérdida de inserción y extiende la cobertura de frecuencia de la línea de productos de interruptores SP8T de HittiteEste interruptor también incluye un circuito de decodificación binario incorporado que reduce las líneas de control lógico requeridas a tres.y requiere un sesgo fijo de -5VTodos los datos se ensayan con el chip en un dispositivo de ensayo de 50 Ohm conectado a través de alambres de 0,5 mm de longitud con un diámetro de 0,025 mm (1 mil).

Características

Performance de banda ancha: CC - 10,0 GHz
El sistema de aislamiento de alta intensidad: > 38 dB@ 4 GHz
Baja pérdida de inserción: 2,0 dB@ 4 GHz
Decodificador TTL 3:8 integrado
Tamaño pequeño: 1.45 x 1.6 x 0.10 mm

Aplicaciones típicas

El HMC322 es ideal para:
• Infraestructuras de telecomunicaciones
• Radio de microondas y VSAT
• Militares y espaciales
• Instrumentación de ensayo

Especificaciones

Atributo Valor del atributo
Fabricante Dispositivos analógicos
Categoría de productos Interruptores de RF
Serie HMC322AG, también conocido como HMC322
Embalaje Se corta la tira
Unidad de peso 0.032741 onzas
Estilo de montaje DSM/SMT
Cuadro de paquete Pantallas expuestas 24-VFQFN
Impedancia 50 ohmios
Tecnología GaAs
Temperatura de funcionamiento -40 °C ~ 85 °C
Características -
Fuente de suministro de tensión -
Envase del producto del proveedor Las condiciones de las condiciones de producción se determinarán en el anexo IV.
Circuito El número de unidades de producción
Topología Absorbente
Pérdida de inserción 2.5 dB
P1dB-punto de compresión 26 dBm
Tipo de RF -
Baja frecuencia 0 Hz
Frecuencia superior 8GHz
Frecuencia de aislamiento 40 dB @ 6GHz (típico)
Frecuencia de inserción-pérdida 2.5dB @ 8GHz
PII3 40 dBm (típico)
Pd-Disposición de energía 348 mW
Temperatura máxima de funcionamiento + 85 C
Rango de temperatura de funcionamiento - 40 ° C.
Configuración del interruptor El número de unidades de producción
Frecuencia de funcionamiento CC a 8 GHz
Cuadro de paquete No incluye:
No tiempo máximo 150 ns
Puertos de los interruptores Octal
En el tiempo máximo 150 ns
Tipo fuera de aislamiento 35 dB

Descripciones

Interfaces de conmutación de RF DC-8GHz SP8T
